EPSON晶体,压控晶振,VG-4501CA晶振,X1G0037710002晶振

频率：80~170MHZ

尺寸：7.0*5.0mm

压电石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事石英晶体元件的厂商,爱普生拓优科梦（Epson — yocom）运用长年积累的培育人工石英贴片晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,提出“3D战略”究极应用石英特性而制造的三大元器件:定时元器件、传感元器件、光学元器件.

并创出将其复合而成的模块,为成为不可缺少的企业而迈进至今.伴随信息化社会的进程,现在晶振元器件已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.

EPSON晶体,压控晶振,VG-4501CA晶振,X1G0037710002晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

压控晶振(VCXO),压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

爱普生晶振规格	VG-4501CA晶振
驱动输出	CMOS
常用频率	80~170MHZ
工作电压	+3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

爱普生日产有源压控兆赫兹晶振型号列表：

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

VG-4512CA

125.000000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

156.250000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

157.286400 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

153.600000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4501CA.

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included absolute pull range

≤ 25 mA

VG-4232CA

61.440000 MHz

GGC-T

7.00 x 5.00 x 1.40 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 35 mA

VG-4513CA

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

爱普生日产有源压控兆赫兹晶振编码列表：

Product Number

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

X1G0036910114

VG-4512CA

125.000000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910115

VG-4512CA

156.250000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910116

VG-4512CA

157.286400 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910134

VG-4512CA

153.600000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0037710002

VG-4501CA.

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included absolute pull range

≤ 25 mA

X1G0039210002

VG-4232CA

61.440000 MHz

GGC-T

7.00 x 5.00 x 1.40 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 35 mA

X1G0041411001

VG-4513CA

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

VG-4502CA 4501CA

7050晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。EPSON晶体,压控晶振,VG-4501CA晶振,X1G0037710002晶振

所有OSC振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。EPSON晶体,压控晶振,VG-4501CA晶振,X1G0037710002晶振

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过压控晶体振荡器测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

20181212163842

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量7050压控晶体振荡器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

20181212163902

振荡电路:晶体谐振器是无源元件，因此受到7050mm六脚贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

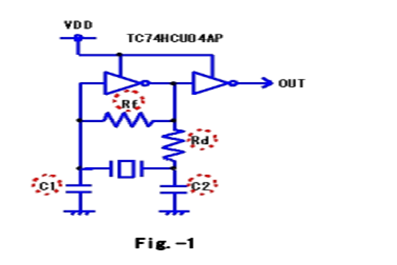

角色的分量与参考值:在SMD型电压控制振荡器振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

20181212163852
