Vectron晶振,SMD晶体,VXM1晶振

频率：8.000MHz~60.000MHz

尺寸：5.0*3.2*1.1mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性.

订购热线：0755-27837162

Vectron-2

Vectron国际公司既是一个产品制造商，也是一个解决方案提供商，以其独特的技术领先，但总是准备设计和设计定制解决方案，在那里需要。美国威克创抯核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装。产品包括石英晶体和有源晶振;频率翻译;时钟和数据恢复产品;看到过滤器;用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的水晶过滤器和组件。
我们完全致力于认识客户的需求，并以卓越的品质、服务、响应能力和规范要求来回应这些需求。我们所有的员工都致力于这些原则，以顾客满意和持续改进为他们的永恒目标。Vectron晶振维护了一个环境，它支持我们的员工、客户和社区的健康和良好状态。我们的目标是使我们现在的遵守情况正规化，以确认环境标准，积极保护资源和防止污染。5032两脚贴片晶体,低频点石英晶振,VXM1晶振
JLX-1

Vectron晶振,SMD晶体,VXM1晶振.二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
维管石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶体谐振器通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
JLX-2

RB-2

VECTRON晶振	单位	VXM1晶振	石英晶振基本条件
标准频率	f_nom	8.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10-100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

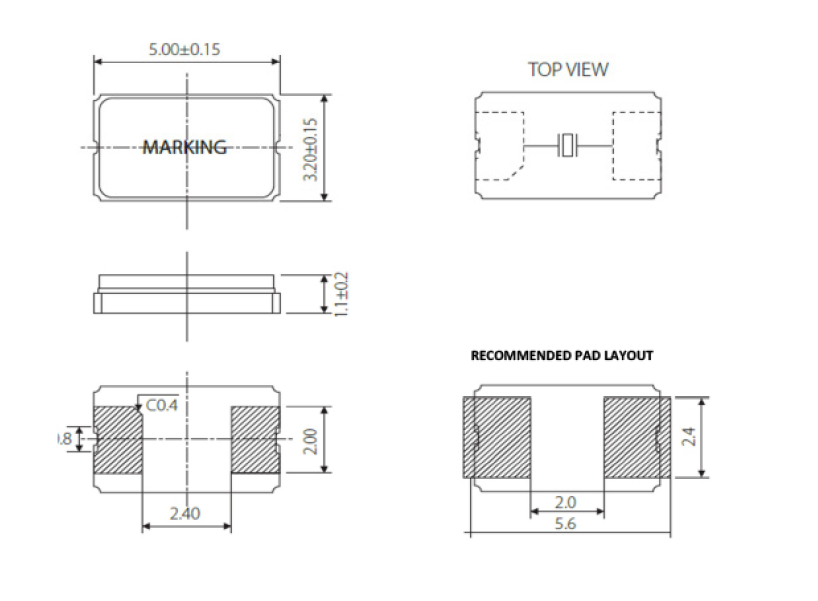

VXM1 5032

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管进口晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。Vectron晶振,SMD晶体,VXM1晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于时钟晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。5032两脚贴片晶体,低频点石英晶振,VXM1晶振
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

RB-5 振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的高精度5032二脚贴片晶体的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。5032两脚贴片晶体,低频点石英晶振,VXM1晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法5032贴片晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。Vectron晶振,SMD晶体,VXM1晶振
