ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,无源进口晶振

频率：20MHZ

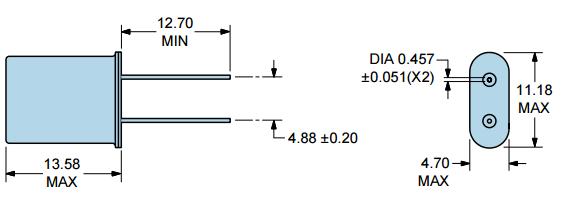

尺寸：13.58*11.18*4..7mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,贴片晶振,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.凭借先进的设备一流的技术以及公司训练有素的服务团队,多方面的满足各领域客户的不同需求,从而成为晶振行业内的最佳资源之一.欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振
Ecliptek日蚀晶振公司成立于1987年,是一家石英晶振晶体,贴片晶振频率元件控制市场上公认的领导者.日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,石英晶体谐振器,贴片振荡器产品.日蚀晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,无源进口晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英进口晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

日蚀晶振	单位	EUAA18-20.000M晶振	石英晶振基本条件
标准频率	f_nom	20MHz	标准频率
储存温度	T_stg	-40°C ~+125°C	裸存
工作温度	T_use		标准温度
激励功率	DL	100μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±50× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100× 10-6/-20°C ~ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

插件型晶振安装注意事项：安装时的注意事项导脚型晶振• 构造圆柱型晶振 (VT, VTC) 用玻璃密封 (参阅图 1 和图 2)。焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位，并且请不要对外壳进行焊接。另外，如果利用高温或长时间对导脚部位进行加热，会导致晶振特性的恶化以及晶振的破损。因此，请注意对导脚部位的加热温度要控制在 300°C 以下，且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下)。ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,无源进口晶振

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

修改插件晶振弯曲导脚的方法(1) 要修改弯曲的导脚时，以及要取出晶振等情况下不能强制拔出导脚，如果强制地拔出导脚，会引起玻璃的破裂，而导致壳内真空浓度的下降，有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图 3)。(2) 要修改弯曲的导脚时，要压住外壳基侧的导脚，且从上下方压住弯曲的部位，再进行修改(参阅图 4)。

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

弯曲导脚的方法(1) 将导脚弯曲之后并进行焊接时，导脚上要留下离外壳0.5mm的直线部位。如果不留出导脚的直线部位而将导脚弯曲，有可能导致玻璃的破碎 (参阅图5 和图6)。(2) 在导脚焊接完毕之后再将导脚弯曲时，务必请留出大于外壳直径长度的空闲部分 (参阅图7)。如果直接在外壳部位焊接，会导致壳内真空浓度的下降,使无源DIP晶振特性恶化以及晶振芯片的破损。应注意将晶振平放时，不要使之与导脚相碰撞，请放长从外壳部位到线路板为止的导脚长度 (L) ，并使之大于外壳的直径长度(D)。欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

1.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定49U插件晶振振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,无源进口晶振
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在插件石英晶振振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。

欧美高品质无源晶振,49U音叉引脚谐振器,EUAA18-20.000M晶振

振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用正确的方法。在49U插件晶体振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过49U石英晶振小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
