村田晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
频率：10MHZ

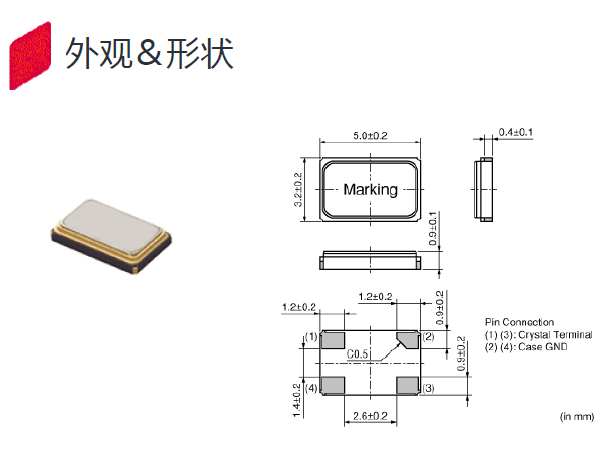

尺寸：5.0*3.2*0.9mm
村田公司是一家使用性能优异电子原料，设计、制造最先进的电子元器件及多功能高密度陶瓷晶振模块的企业。不仅是手机、家电，汽车相关的应用、能源管理系统、医疗保健器材等，都有村田公司的身影。自1944年创业以来，村田得到了巨大的发展，在2013年度制定的中期构想最终年度的2015年度，营业额达到了在村田的历史上具有里程碑意义的万亿日元。在此衷心感谢广大客户和各利益相关方长期以来的大力支持。5032 四脚车仪电子晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
在通信市场，由于智能手机所安装元件的增加，以及载波聚合技术※的普及，村田的元件及模块的需求也在不断地提高，今后，通信市场仍将成为村田的一大支柱。为此，我们将通过供应链管理而实现的稳定供应体制，以及范围广泛的产品阵容，为通信市场提供新的贴片晶振价值。此外，我们也将把汽车、能源、医疗保健作为重点市场，并提供只有村田才能实现的价值。在新感应技术及通信技术需求不断提高的IoT社会，村田将作为一个重要的参与者来体现其存在的价值，并不断强化制造、技术开发及人才开发等事业基础。村田的发展永无止境，而在新的发展过程中“经营理念”也将始终是各项工作的基础。我们要让分布在世界各地的全体村田员工充分理解村田的“经营理念”，使村田永远成为为客户和社会而存在的企业。
村田晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振,智能手机晶振产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。5032 四脚车仪电子晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
|
TXC晶振 |
单位 |
TSS-5032A晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10MHZ |
标准频率 |
|
包装规格 |
mm |
255 |
最小订购单位:2000 |
|
工作温度 |
T_use |
-30°C~+85°C |
标准温度 |
|
激励功率 |
DL |
60μW Max. |
推荐:1~200μW |
|
频率公差 |
f_— l |
±10×10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
(±15)×10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
80Ω |
-20°C~ +70°C, DL = 50μW |
|
频率老化 |
f_age |
±3×10-6/ year Max. |
+25°C,第一年 |
这些无源晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。村田晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试进口晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：5032 四脚车仪电子晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，石英晶体使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。村田晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过5032M金属四脚谐振器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过5032无源晶振晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。
5032进口晶振测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）,
