CTS晶振,石英晶振,TFPM晶振,时钟晶体

频率：32.768KHZ

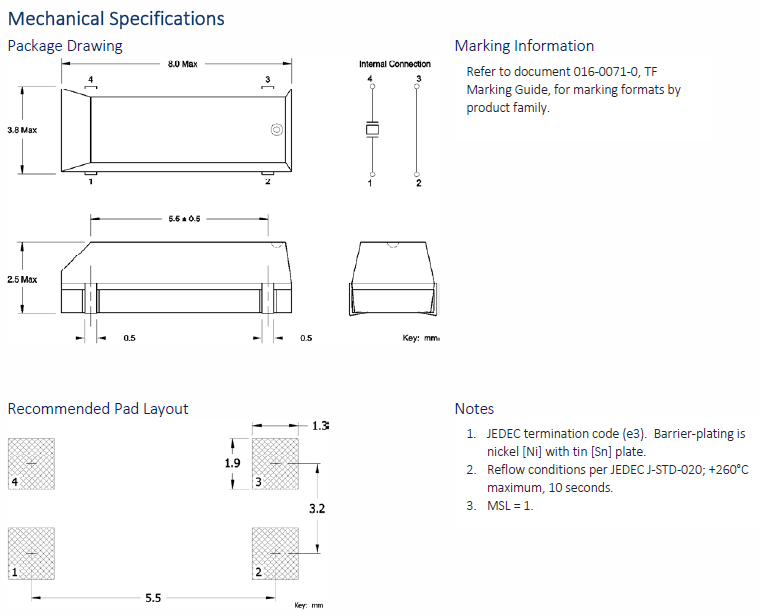

尺寸：8.0*3.8mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

作为CTS过渡到上世纪70年代，环境污染问题导致美国政府授权的汽车排放控制要求。节气门位置传感和排气再循环控制的需要将CTS浸入到引擎盖和底盘位置传感器业务中，为公司打开进口晶振新的市场机会。最近，CTS的汽车产品扩展到商用车、越野和重型设备市场，实现了战略增长的里程碑。CTS开发并推出了强大的智能执行器?为燃料配送管理等应用中，可变叶片涡轮增压器的控制，为各种大型柴油机管理功能，适合。另外，CTS汽车用品位置传感器的小型发动机市场（摩托车、沙滩车、舷外发动机等）。进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振
CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。

进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振

CTS晶振,石英晶振,TFPM晶振,时钟晶体,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若音叉表晶晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振

CTS晶振	单位	TFPM晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.5~1.0μW Max.	推荐:0.5~1.0μW
频率公差	f_— l	±10,20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15~ ±100× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	6,12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振

耐焊性：将32.768K石英晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。CTS晶振,石英晶振,TFPM晶振,时钟晶体
事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些无源贴片晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振

负载电容:如果振荡电路中负载电容的不同，可能导致8038贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。CTS晶振,石英晶振,TFPM晶振,时钟晶体

进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过陶瓷面石英谐振器振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

进口陶瓷面石英晶体,大型8038SMD晶振,TFPM晶振

振荡频率测量:必须尽可能地测量安装在8038晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过8038封装晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
