CTS晶振,石英晶振,TFNC15晶振,石英进口晶振

频率：32.768KHZ

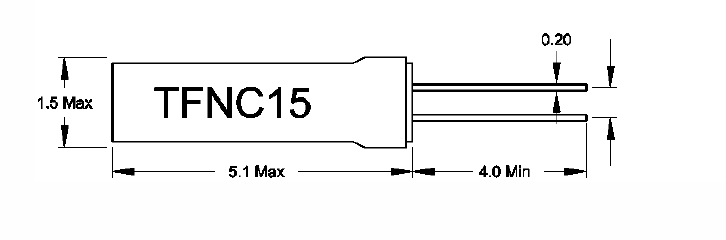

尺寸：5.1*1.5mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.

订购热线：0755-27837162

1999，CTS收购了摩托罗拉的组件产品部门（CPD）。更名为CTS的无线组件，这一收购将CTS在新兴的手机和基站市场前沿通过陶瓷滤波器的制造，双工器和其他通信组件。此外，90年代后期与美国动力公司（DCA）的合并，增强了CTS作为电子元件的主要生产商的地位。在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务。此外，苏格兰的连接为CTS的位置传感器产品打开了许多新的欧洲市场机会。引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振
作为CTS过渡到上世纪70年代，环境污染问题导致美国政府授权的汽车排放控制要求。节气门位置传感和排气再循环控制的需要将CTS晶振浸入到引擎盖和底盘位置传感器业务中，为公司打开新的市场机会。在之后的十年，为了满足不断增长的全球市场需求，CTS完成扩建工厂在墨西哥，新加坡，苏格兰，美国，加拿大，香港和台湾，进一步增加了CTS的全球影响力。最近，CTS的汽车产品扩展到商用车、越野和重型设备市场，实现了战略增长的里程碑。CTS开发并推出了强大的智能执行器?为燃料配送管理等应用中，可变叶片涡轮增压器的控制，为各种大型柴油机管理功能，适合。

引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

CTS晶振,石英晶振,TFNC15晶振,石英进口晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.
石英晶振产品电极的设计：圆柱晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

CTS晶振	单位	TFNC15晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1.0μW
频率公差	f_— l	±10,20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15~ ±100× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	6,8,12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位，并且请不要对外壳进行焊接。另外，如果利用高温或长时间对导脚部位进行加热，会导致晶振特性的恶化以及晶振的破损。因此，请注意对导脚石英晶振部位的加热温度要控制在 300°C 以下，且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下)。CTS晶振,石英晶振,TFNC15晶振,石英进口晶振

引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。
(2) DIP石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过进口音叉型石英晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。CTS晶振,石英晶振,TFNC15晶振,石英进口晶振

引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过32.768KHZ振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

引脚焊接型谐振器,5115圆柱DIP晶体,TFNC15晶振

1.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定1.5x5圆柱晶振振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在插件型音叉谐振器振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
