CTS晶振,贴片晶振,TF32晶振,无源贴片晶振

频率:32.768KHZ

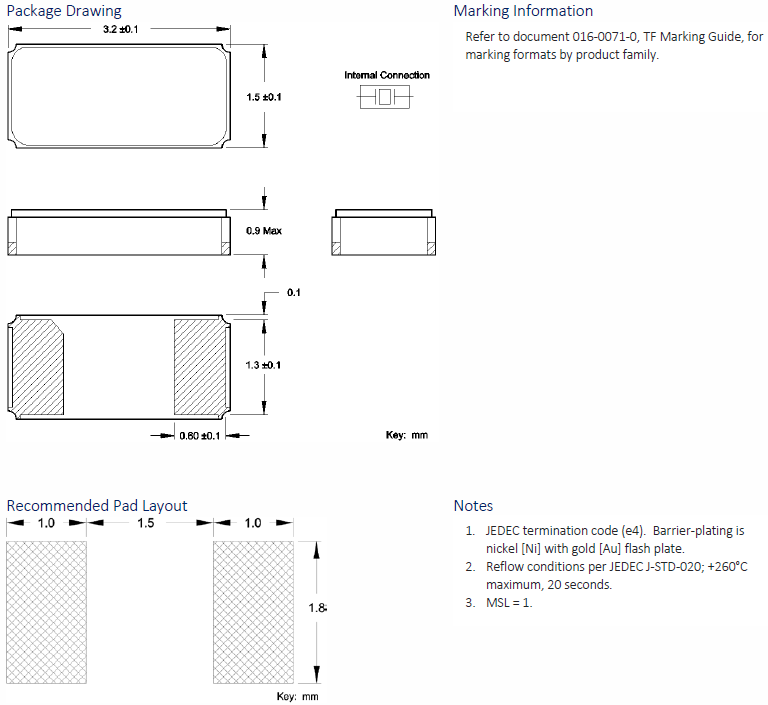

尺寸:3.2*1.5mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

     CTS公司成立于1896,是全球设计和制造各种电子元器件、传感器和执行器的领导者。主要满足原始无源晶振设备制造商(OEM)的需求,CTS以其超过100年的创新产品和卓越工程而自豪。CTS产品的生产采用最先进的技术,由一个高素质和敬业的员工驱动。在2000年底和2010年初,CTS完成了一系列收购,扩展到关键市场,推动增长。CTS的目标是在技术的最前沿,提供创新的传感,连接和运动解决方案,以创造和推进世界各地的产品和服务。陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振
    CTS公司成立于1896,是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和电子元器件的主要设计者和制造商。公司在北美洲、亚洲和欧洲设有12个石英晶振生产基地,专注于为全球的工业伙伴提供先进的技术、卓越的客户服务和卓越的价值。CTS的目标是在技术的最前沿,提供创新的传感,连接和运动解决方案,以创造和推进世界各地的产品和服务。

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

     CTS晶振,贴片晶振,TF32晶振,无源贴片晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
     石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体谐振器元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

CTS晶振

单位

TF16晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.1~0.5μW Max.

推荐:0.1~0.5μW

频率公差

f_— l

±10,20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±15~ ±100× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

6,7,9,12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

      超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。CTS晶振,贴片晶振,TF32晶振,无源贴片晶振
   (3)请勿清洗开启式陶瓷面晶振产品(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
     使用环境:(温度和湿度)请在规定的温度范围内使用KHZ石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器,激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率.陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

     振荡频率测量:必须尽可能地测量安装在电路上的3215石英晶体谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。CTS晶振,贴片晶振,TF32晶振,无源贴片晶振
     接触振荡电路:探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过3215石英水晶振动子测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

       此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过32.768K贴片晶体电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振

       振荡补偿:除非在振荡电路中提供足够的负极电阻,否则会增加3215贴片晶振振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

陶瓷面3215贴片晶振,二脚KHZ石英晶振,TF32晶振
