压控温补晶振,TCD4振荡器,削峰正弦波晶振,5032振荡器,Pletronics晶振,TCD4027-26.0M

频率：26MHz

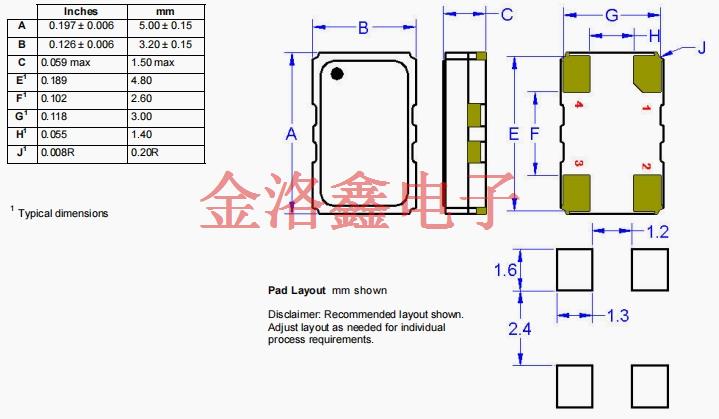

尺寸：5.00 x 3.20mm

压控温补晶振,TCD4振荡器,削峰正弦波晶振,5032振荡器,Pletronics晶振,TCD4027-26.0M TCD4027-26.0M 是 Pletronics 生产的 5032 封装压控温补晶振，属于 TCD4 振荡器系列。它输出精准的 26.0MHz 削峰正弦波频率，为电子设备提供稳定时钟基准。具备温度补偿功能，可应对温度变化确保频率稳定；支持压控微调，灵活性高。削峰正弦波输出降低谐波干扰，信号质量好。广泛应用于通信、测量等领域，有助于提升设备性能和可靠性，是追求高精度频率控制的理想选择。

订购热线：0755-27837162

JLX-1 压控温补晶振,TCD4振荡器,削峰正弦波晶振,5032振荡器,Pletronics晶振,TCD4027-26.0M

Pletronics. Inc 是一家美国专业从事石英晶体谐振器（Crystal Resonators）、石英晶体振荡器（Oscillators）及频率控制元件设计、生产与销售的领先制造商。自1970年成立以来，公司始终以高精度、高可靠性和定制化能力为核心竞争力，服务于全球通信、工业自动化、医疗设备、航空航天及消费电子等高端领域。

在对频率稳定性和灵活性要求极高的电子设备领域，TCD4027 - 26.0M 压控温补晶体振荡器（VCTCXO）展现出卓越性能。它属于 TCD4 振荡器系列，为 5032贴片晶振，小巧的体积便于集成到各类电路板中，契合现代电子设备小型化趋势。作为 VCTCXO 晶振，它结合了压控和温补两大关键功能。先进的温度补偿技术能实时监测环境温度变化，动态调整输出频率，确保在不同温度条件下都能稳定输出 26.0MHz 的精准频率。同时，压控功能允许用户通过电压对频率进行微调，以满足特定应用场景的需求。该晶振输出削峰正弦波，这种波形能有效减少谐波干扰，提供更纯净、稳定的时钟信号。无论是在通信基站保障信号准确传输，还是在高精度仪器确保测量精准，TCD4027 - 26.0M 都能凭借出色性能，为设备稳定运行保驾护航。

JLX-2 压控温补晶振,TCD4振荡器,削峰正弦波晶振,5032振荡器,Pletronics晶振,TCD4027-26.0M

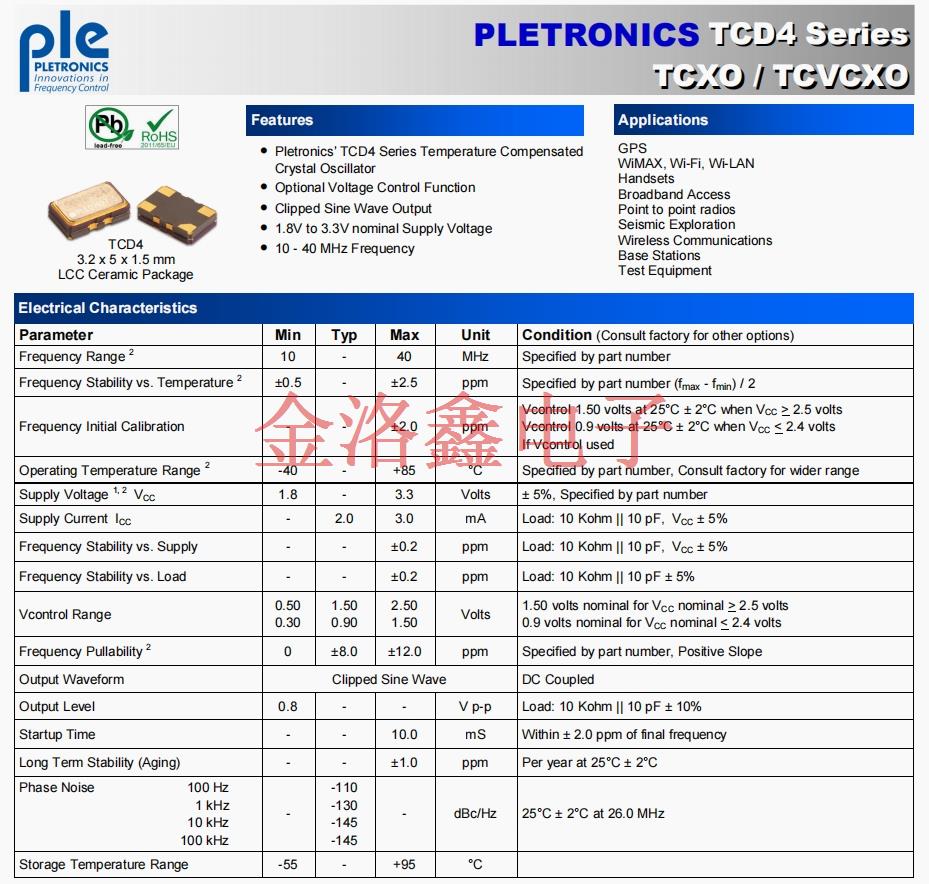

Parameter	Min	Typ	Max	Unit
Frequency Range 2	10	-	40	MHz
Frequency Stability vs. Temperature 2	±0.5	-	±2.5	ppm
Frequency Initial Calibration	-	-	±2.0	ppm
Operating Temperature Range 2	-40	-	+85	°C
Supply Voltage 1, 2 VCC	1.8	-	3.3	Volts
Supply Current ICC	-	2.0	3.0	mA
Frequency Stability vs. Supply	-	-	±0.2	ppm
Frequency Stability vs. Load	-	-	±0.2	ppm
Vcontrol Range	0.50 0.30	1.50 0.90	2.50 1.50	Volts
Frequency Pullability 2	0	±8.0	±12.0	ppm
Output Waveform	削峰正弦波输出晶振
Output Level	0.8	-	-	V p-p
Startup Time	-	-	10.0	mS
Long Term Stability (Aging)	-	-	±1.0	ppm
Phase Noise 100 Hz 1 kHz 10 kHz 100 kHz	-	-110 -130 -145 -145	-	dBc/Hz
Storage Temperature Range	-55	-	+95	°C

TCD4

JLX-3 压控温补晶振,TCD4振荡器,削峰正弦波晶振,5032振荡器,Pletronics晶振,TCD4027-26.0M

JLX-4

压控温补晶振,TCD4振荡器,削峰正弦波晶振,5032振荡器,Pletronics晶振,TCD4027-26.0M

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致有源晶振产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
