村田晶振,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

频率：13MHZ

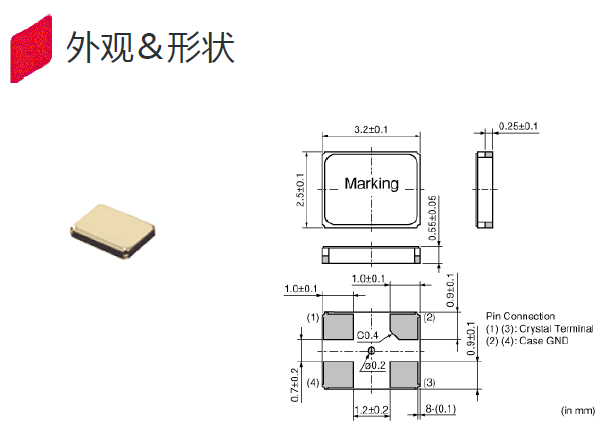

尺寸：3.2*2.5*0.55mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从13MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

村田晶振发展史：73年10月,在中国香港成立销售公司—村田有限公司,1978年11月收购台湾的生产销售公司—美国企业的当地法人「Mallory 现在的(台湾村田股份有限公司),1994年7月在中国北京成立制造公司—北京村田电子有限公司,主要生产销售,贴片陶瓷晶振,陶瓷晶体,陶瓷谐振器等,1994年12月1994年12月在中国江苏省无锡市成立生产?销售公司—无锡村田电子有限公司,1995年5月在中国上海成立销售公司—村田电子贸易(上海)有限公司,在中国江苏省无锡市成立生产?销售公司—无锡村田电子有限公司,1999年7月村田陶瓷晶振公司在中国深圳成立销售公司—村田电子贸易(深圳)有限公司,1999年8月在中国天津成立销售公司—村田电子贸易(天津)有限公司,主要生产销售陶瓷晶振,村田陶瓷谐振器,村田晶振等.金属面13MHZ石英谐振器,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振
村田晶振制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.村田进口晶振从设计阶段开始减少环保负荷的体制建设,村田晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.此外,社长的咨询机构—环保委员会,还针对各村田晶振,陶瓷谐振器,村田陶瓷晶振,陶瓷振荡子,村田石英晶振据点的活动情况和全公司的环保课题进行议论和探讨.此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

村田晶振,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶体行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。金属面13MHZ石英谐振器,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

TXC晶振	单位	TAS-3225F晶振	石英晶振基本条件
标准频率	f_nom	13MHZ	标准频率
包装规格	mm	180	最小订购单位:3000
工作温度	T_use	-30°C~+85°C	标准温度
驱动电平	DL	60μW	推荐:1~300μW
频率公差	f_— l	±13×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	(±15)×10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	80Ω	-20°C~ +70°C, DL = 50μW
频率老化	f_age	±5×10-6/ year Max.	+25°C,第一年

金属面13MHZ石英谐振器,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

所有产品的共同点1：抗冲击:抗冲击是指石英无源晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。4：粘合剂:请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）村田晶振,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些SMD谐振器产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
陶瓷晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。金属面13MHZ石英谐振器,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

金属面13MHZ石英谐振器,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

负载电容:如果3225石英晶体谐振器振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。村田晶振,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

金属面13MHZ石英谐振器,TAS-3225F晶振,XRCJH13M000F1QA0P0晶振

测试条件:(1) 电源电压?3225晶体谐振器超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

1、振荡电路:3225晶体谐振器是耐高温晶振，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。3.2x2.5石英贴片晶振角色的分量与参考值在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。
