Greenray晶振,美国进口晶振,T1220晶振

频率：10.000MHz~50.000MHz

尺寸：12.70*20.32mm

温补晶振(TCXO)温补石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动.

订购热线：0755-27837162

Gree-1

Greenray格林雷工业生产贴片晶体振荡器,有源晶振,SMT、thru - hole、混合和定制产品.所生产的石英晶体振荡器根据性能可以分为：普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温石英晶体振荡器（OCXO）等.TCXO温补晶振的频率稳定度控制在±0.04ppm范围的高精度,具有低相位,低抖动,低噪音等性.
Greenray格林雷晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
JLX-1

Greenray晶振,美国进口晶振,T1220晶振.该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.0022 cm3,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
所谓高端，就是晶振频率稳定度非常好的晶振。随着技术的发展，对高端有源晶振的需求会日益增加。格林雷的恒温晶振（OCXO）频率稳定性可以达到10-9级别。另外对于中高端晶振，有时客户对某些指标有特殊要求，比如更好的相位噪声，或更小的封装要求，均可定做！进口温补石英晶体振荡器,插件TCXO晶振,T1220晶振

JLX-2

RB-2

型号		*T1220晶振 (TCXO)12.7020.32mm**
输出频率范围		10~300MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

JLX-3

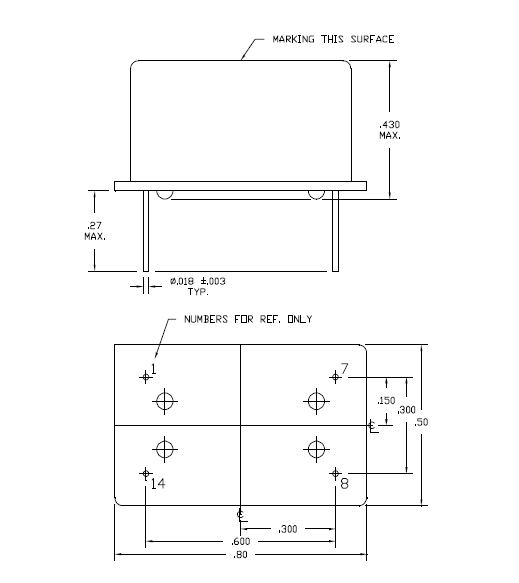

t1220 12.70 x 20.32 TCXO

JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。进口温补石英晶体振荡器,插件TCXO晶振,T1220晶振
辐射
暴露于辐射环境会导致石英晶振性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致贴片振荡器所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用石英晶体振荡器。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英振荡子，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

1、振荡电路
晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
金属面插件形TCXO晶振的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。进口温补石英晶体振荡器,插件TCXO晶振,T1220晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
插件温补晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
