Jauch晶振,贴片晶振,SMU3晶振,进口SMD晶振

频率：3.2768~60MHZ

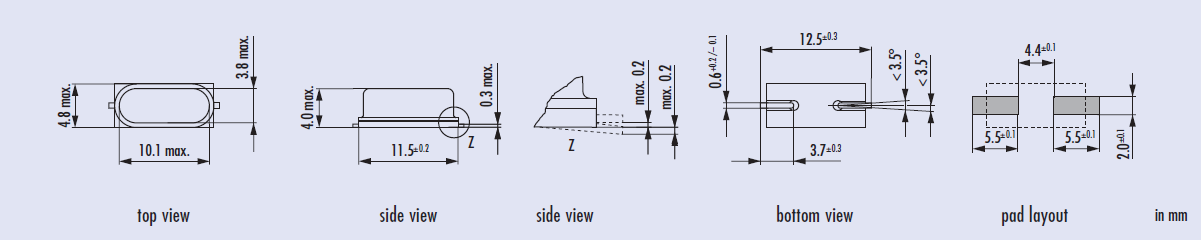

尺寸：11.5*48*4.0mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

JAUCH晶振公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振
JAUCH晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。生产的石英晶振严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。

长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振

Jauch晶振,贴片晶振,SMU3晶振,进口SMD晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶体谐振器在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振

长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振

Jauch晶振规格	单位	smu3晶振	石英晶振基本条件
标准频率	f_nom	3.2768MHZ~60MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
激励功率	DL	300μW Max.	推荐:1μW ～ 300μW
频率公差	f_— l	±20 ,±30 ,±50 × 10-6	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振

无源晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。Jauch晶振,贴片晶振,SMU3晶振,进口SMD晶振
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英贴片谐振器,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
10.操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。11.使用环境（温度和湿度）请在规定的温度范围内使用进口石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器,激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率,长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振

振荡频率测量:必须尽可能地测量安装在49S石英晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。Jauch晶振,贴片晶振,SMU3晶振,进口SMD晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过49SMD封装晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

长条椭圆型贴片晶振,金属面封装49S晶体,SMU3晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过进口无源晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
