Jauch晶振,贴片晶振,SMU2晶振,石英无源晶振

频率：4~60MHZ

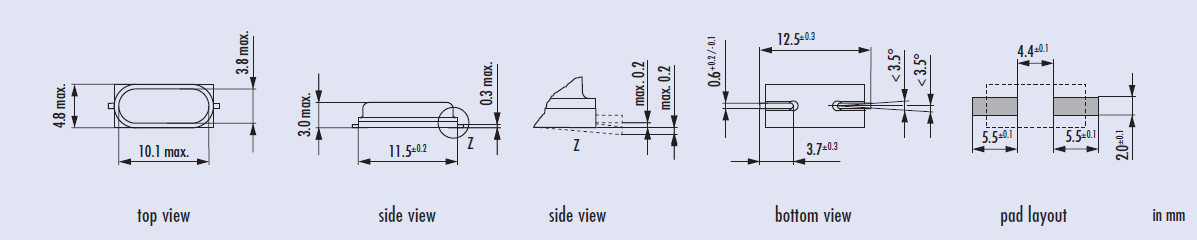

尺寸：11.5*4.8*3.0mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

JAUCH集团是石英晶体谐振器、晶体振荡器和电池技术的主要专家之一。公司成立于1954年，们已投资于位于villingen - schwenningen总部的生产设施，以及时满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置并交付，关注时效性。我们以我们的深度技术咨询、高应用和认证专业知识、先进的测试环境、高可用性和快速交付的产品和全球最大的频率生成设备仓库来强调我们的领导能力。我们在子公司JAUCH Quartz France、JAUCH Quartz United Kingdom和JAUCH Quartz America的优秀员工开发和销售开拓性的技术解决方案。电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振
JAUCH晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。JAUCH晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。

电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

Jauch晶振,贴片晶振,SMU2晶振,石英无源晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
晶振高精密点胶技术：进口石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

Jauch晶振规格	单位	SMU2晶振	石英晶振基本条件
标准频率	f_nom	4MHZ~60MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
激励功率	DL	500μW Max.	推荐:500μW
频率公差	f_— l	±20 ,±30 ,±50 × 10-6	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。Jauch晶振,贴片晶振,SMU2晶振,石英无源晶振
热影响:重复的温度巨大变化可能会降低受损害的无源晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
超声波清洗（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过49S型贴片晶体电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。Jauch晶振,贴片晶振,SMU2晶振,石英无源晶振

电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

驱动能力:驱动能力说明49SMD封装晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

电子玩具49S谐振器,11.5*4.8mm金属面晶振,SMU2晶振

1.振荡电路:晶体谐振器是无源元件，因此受到49S假贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在低壳49SMD晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
