加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振

频率：3.0~75MHZ

尺寸：11*8.0mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

在服务上，我们致力于建立深厚的顾客信赖关系及满意度的提升。为达到全面服务客户的需求，制造质量与价格优势，我们在台湾，大陆及泰国皆拥有生产工厂，并且提供多元化的网路服务，配置多国语言能力之销售团队，使我们能够与国际客户群进行有效的沟通，取得客户的支持及认可，国内外客户皆可透过各地的销售办事处和经销商，取得完整即时的需求回应及服务。台湾加高晶振集团所生产的压电石英晶体、有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系国际标准的要求,体现了一个适合、三个承诺和一个框架。台产高性能石英晶振,金属面假贴片晶振,SMD-49晶振
加高电子本着顾客满意与品质领先的使命感，为提供客户稳定的产品品质，本公司均依照TS16949 / ISO9001的国际品质认证要求，执行并建构品质保证系统，实行严格的石英贴片晶振品质控制制度，加高电子品质管理系统的推动执行，是由品质政策展开，合理化推动品质管理，落实品质系统有效实施，相继于2000年取得ISO9001认证，2006年经BVQi验证取得ISO / TS16949品质系统之标准。我们确实遵循RoHS（欧盟电子电机产品有害物质禁止用指令），SONY技术标准文件（SS-00259）及其他法规与客户要求，推动环境教育活动，持续强化全员及供应商的环保观念及认知重视无有害物质的产品及生产过程，致力推动设计绿色产品。
JLX-1

加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体谐振器元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。台产高性能石英晶振,金属面假贴片晶振,SMD-49晶振
JLX-2

加高晶振	单位	SMD-49晶振	石英晶振基本条件
标准频率	f_nom	3.0MHZ~75MHZ	标准频率
储存温度	T_stg	-30°C ~+80°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	10~500μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±50× 10-6 (标准), (±30× 10-6 ~±100× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30× 10-6 /±50× 10-6 /-40°C ~+105°C	超出标准的规格请联系我们.
负载电容	CL	12F、16pF、20PF,32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C ~+60°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

SMD-49

JLX-4

RB-4

机械振动的影响:当无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振

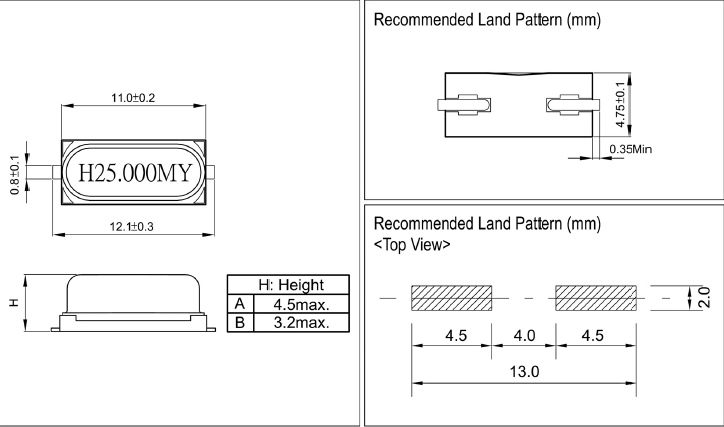

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。台产高性能石英晶振,金属面假贴片晶振,SMD-49晶振
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° JLX-5

RB-5

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节49SMD石英晶体负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量贴片型49S石英晶振振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

cptj11

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过49S系列贴片晶振单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

sjzrhl_2

振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。耐高温环境晶振的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
