RTC晶振,SM33K进口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源贴片

频率：32.768kHz

尺寸：2.50 x 2.00mm

RTC晶振,SM33K进口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源贴片 SM3344KE - 32.768K作为Pletronics的进口SM33K系列晶振，是RTC应用领域的佼佼者。采用2520有源贴片封装，体积小巧，便于在电路板上进行高密度安装，满足现代电子设备小型化、集成化的发展需求。其以32.768kHz的标准频率，为实时时钟系统提供精准的计时信号。运用先进的制造技术和优质材料，在 - 40℃至 + 85℃的宽温度范围内，频率偏差能被严格控制在极小范围，展现出卓越的频率稳定性。无论是在智能穿戴设备中记录运动数据的时间戳，还是在物联网传感器节点中确保数据采集的时间同步，SM3344KE - 32.768K都能凭借其稳定的性能，成为保障设备精准计时的先锋。

订购热线：0755-27837162

JLX-1 RTC晶振,SM33K进口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源贴片

SM3344KE - 32.768K作为Pletronics的进口SM33K系列晶振，是RTC应用领域的佼佼者。采用2520贴片晶振封装，体积小巧，便于在电路板上进行高密度安装，满足现代电子设备小型化、集成化的发展需求。其以32.768kHz的标准频率，为实时时钟系统提供精准的计时信号。运用先进的制造技术和优质材料，在 - 40℃至 + 85℃的宽温度范围内，频率偏差能被严格控制在极小范围，展现出卓越的频率稳定性。无论是在智能穿戴设备中记录运动数据的时间戳，还是在物联网传感器节点中确保数据采集的时间同步，这款32.768K有源晶振都能凭借其稳定的性能，成为保障设备精准计时的先锋。
SM3344KE - 32.768K在设计上融入了Pletronics的创新理念，2520有源贴片封装设计不仅实现了体积的小型化，还优化了散热性能和电气性能。这种设计使得晶振在紧凑的空间内能够更好地散热，减少因温度变化对频率稳定性的影响，同时提升了电气性能，降低了信号干扰，提高了频率精度。通过不断优化内部电路和晶体结构，有效降低了相位噪声，进一步增强了其在RTC应用中的性能表现。与市场上同类石英晶振相比，SM3344KE - 32.768K具有更高的性价比和更好的适应性。Pletronics持续投入研发资源，对晶振的性能进行优化，使其凭借创新设计和卓越性能，引领着2520封装有源贴片RTC晶振的发展潮流，为电子设备制造商提供更优质、更高效的时钟解决方案。
在生产SM3344KE - 32.768K的过程中，Pletronics晶振秉持环保理念，积极践行绿色制造。从原材料的选择到生产工艺的优化，都严格遵循国际环保标准，确保晶振符合RoHS、REACH等环保法规要求，无铅、无汞、无其他有害物质。采用环保型生产技术，降低能源消耗，减少废弃物排放，致力于减少对环境的负面影响。这种环保设计不仅符合现代社会对绿色电子产品的需求，也体现了Pletronics对可持续发展的承诺。在电子行业日益注重环保的今天，SM3344KE - 32.768K以其环保特性，成为绿色电子元器件的典范，为注重环保的电子设备制造商提供理想选择，推动整个电子行业朝着更加环保、可持续的方向发展。

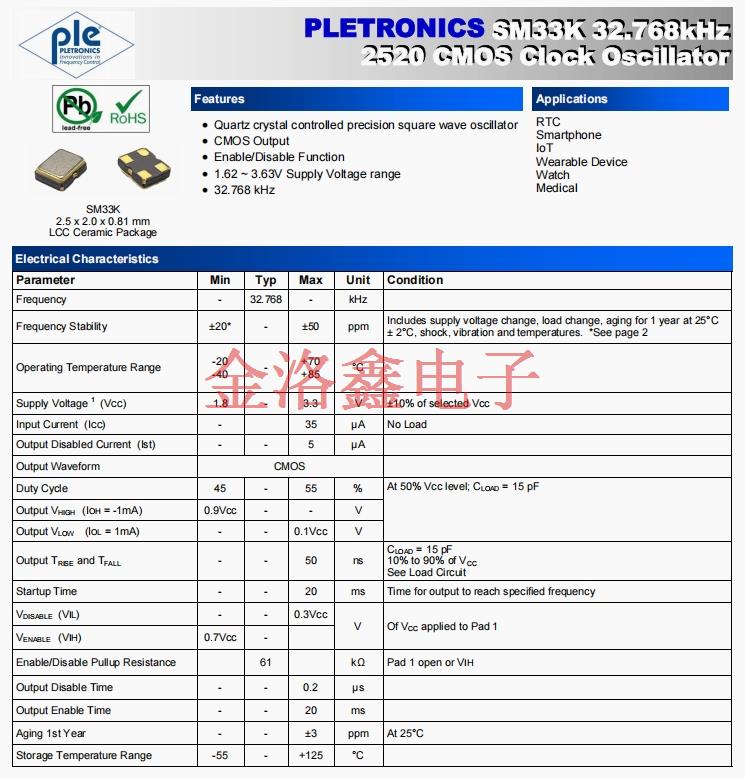

JLX-2 RTC晶振,SM33K进口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源贴片

Parameter	Min	Typ	Max	Unit	Condition
Frequency	-	32.768	-	kHz
Frequency Stability	±20*	-	±50	ppm	Includes supply voltage change, load change, aging for 1 year at 25°C ± 2°C, shock, vibration and temperatures. *See page 2
Operating Temperature Range	-20 -40	-	+70 +85	°C
Supply Voltage 1 (VCC)	1.8	-	3.3	V	±10% of selected Vcc
Input Current (ICC)	-		35	µA	No Load
Output Disabled Current (Ist)	-	-	5	µA
Output Waveform	CMOS输出晶振
Duty Cycle	45	-	55	%	At 50% Vcc level; CLOAD = 15 pF
Output VHIGH (IOH = -1mA)	0.9Vcc	-	-	V
Output VLOW (IOL = 1mA)	-	-	0.1Vcc	V
Output TRISE and TFALL	-	-	50	ns	CLOAD = 15 pF 10% to 90% of VCC See Load Circuit
Startup Time	-	-	20	ms	Time for output to reach specified frequency
VDISABLE (VIL)	-	-	0.3Vcc	V	Of VCC applied to Pad 1
VENABLE (VIH)	0.7Vcc	-
Enable/Disable Pullup Resistance		61		kΩ	Pad 1 open or VIH
Output Disable Time	-	-	0.2	µs
Output Enable Time	-	-	20	ms
Aging 1st Year	-	-	±3	ppm	At 25°C
Storage Temperature Range	-55	-	+125	°C

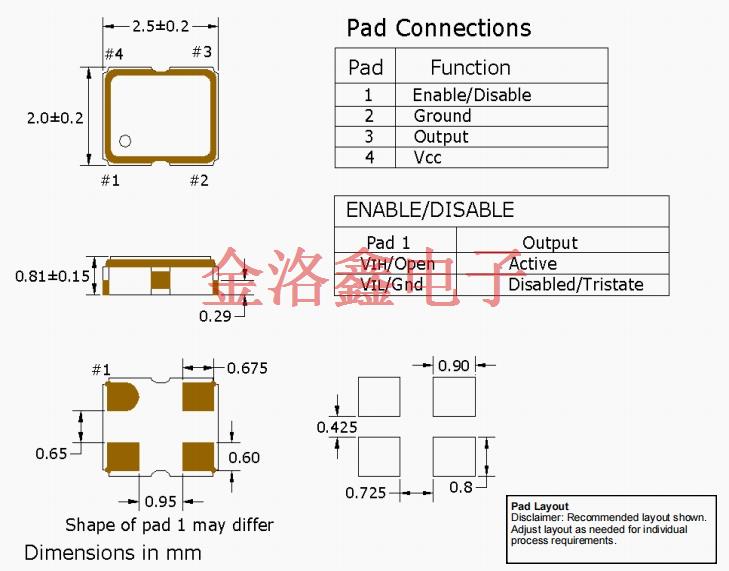

JLX-3 RTC晶振,SM33K进口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源贴片

JLX-4

RTC晶振,SM33K进口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源贴片

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
