精工晶振,32.768K有源晶振,SH-32S晶振,进口晶体振荡器
频率:32.768KHZ

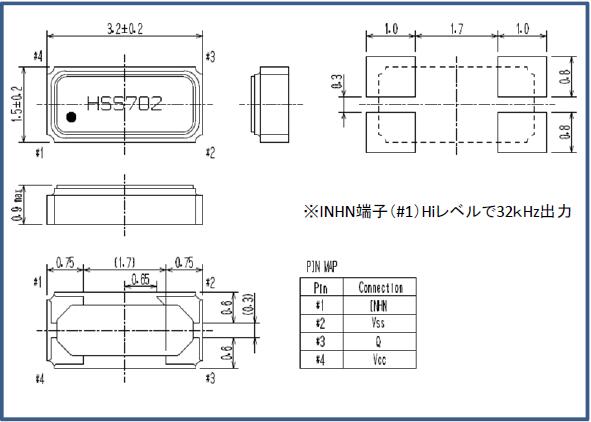

尺寸:3.2*1.5*0.9mm
贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.
精工晶振,32.768K有源晶振,SH-32S晶振,进口晶体振荡器.此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
自1881年创业以来,精工晶振公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如有源晶振,贴片晶振, 石英晶振,有源晶振,压控振荡器等。日本精工晶振株式会社精工晶振自创业以来始终秉承着“永远领先时代一步”的经营姿态,不断推进着革新。我们牢记着这一自创业以来继承至今的理念和“把握顾客感性”这一崭新的理念,精工晶振制定了“让时代与心灵悦动SEIKO晶振”的企业口号。
精工晶振 |
标示 |
SH-32S晶振 |
晶振基本信息对照表 |
标准范围 |
f0 |
32.768KHZ |
|
電源電圧 |
Vcc |
+1.3V~+5.53V |
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
频率负载 |
L_CMOS |
15pF |
CMOS 出力 |
标准频率偏差 |
f_tol |
±3×10-6 max.
|
初期偏差、 |
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
对称 |
SYM |
40%~60% |
50% Vcc |
标准时间 |
tr/tf |
12 ns max.(1.8~80MHz) |
10%Vcc~90%、L_CMOS=15pF |
超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用贴片晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。精工晶振,32.768K有源晶振,SH-32S晶振,进口晶体振荡器
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响石英晶体振荡器的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用进口贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
在技术文献及产品应用上, 有源32.768K晶振的共振有三组不同定义及特性的共振频率.
(1) 串联谐振频率及并联谐振频率 ( fs , fp )
(series resonance frequency and parallel resonance frequency)
(2) 谐振频率及反谐振频率 ( fr , fa )
(resonance frequency and anti-resonance frequency)
(3) 最大电导频率及最小电导频率 ( fm , fn )
(maximum admittance frequency minimum admittance frequency).
这三组频率的导纳(admittance)图, 可以从(图九)复数坐标清楚的看到
Fig.9﹞ Complex Admittance of Resonators
贴片石英振荡器串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗
(real part of the electric input impedance)最大时的频率.
谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.精工晶振,32.768K有源晶振,SH-32S晶振,进口晶体振荡器
在评估3215晶体振荡器共振时的等效线路时, 串联谐振频率及并联谐振频率, fs and fp , 是最重要的二个频率参数. 对于串联谐振频率及并联谐振频率( fs and fp )二者的关系, 我们可以用下列公式来表达:
公式中的C1及 L1 分别是(图七)中的动态电容(motional capacitance)及动态电感(motional conductance); Co 是静态电容(shunt capacitance).
