精工晶振,贴片晶振,SC-20S晶体
频率:32.768KHz

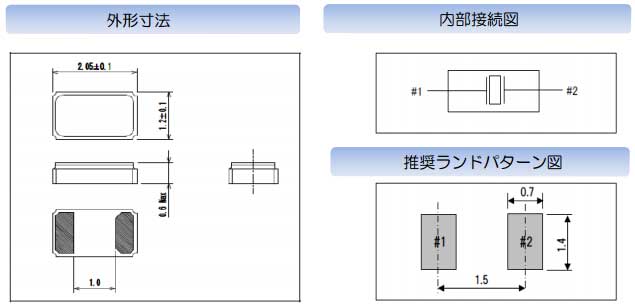

尺寸:2.0*1.2mm
精工晶振的代理商都知道精工常用的频率都是32.768K的,因此精工晶振通常也被称为精工表晶。SEIKO生产的石英晶振型号并不是很多,但是质量绝对可以和日产任何一个大品牌“媲美”。2012年精工SEIKO集团在国内投资1530万美元建设生产基地。更大的弥补了国内市场对高端晶体的需求。SC-20S晶振,进口2012时钟晶体,无源石英谐振器
精工晶振,贴片晶振,SC-20S晶体,SEIKO晶振公司一直在努力研发更好,更高品质的小型32.768K晶体,并且为整个晶振行业做出了不小的贡献,这颗SC-20S晶振尺寸是2.0*1.2mm,晶振频率±20ppm,负载电容有7pF、9pF、12.5pF三种可以选择,应用在基准时钟系统装置,计时与定时皆可精准到秒.
精工晶振 |
符号 |
SC-20S晶振 |
精工晶振基本信息对照表 |
Crystal标准频率 |
f_nom |
32.768kHz |
|
储存温度 |
T_stg |
-55°C — +125°C |
裸存 |
工作温度 |
T_use |
-40°C — +85°C |
精工晶振特定的温度 |
激励功率 |
DL |
0.5μW (1.0μW Max.) |
如你有最大激励功率为1.0μW需求,请联系我们金洛电子 |
精度 |
f_— l |
±20ppm |
如有需要更高的精度可以特定. |
拐点温度 |
Ti |
+25°C ±5°C |
|
负载电容 |
CL |
7pF, 9pF, 12.5pF |
可按客户需求指定 |
串联电阻(ESR) |
R1 |
70kΩ Max. |
70kΩ — 45kΩ |
频率老化 |
f_age |
±3 ×10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管SC-20S手机晶振设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。精工晶振,贴片晶振,SC-20S晶体
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于2012封装32.768KHZ晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存石英贴片晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。 SC-20S晶振,进口2012时钟晶体,无源石英谐振器
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i2_Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。
精工晶振,贴片晶振,SC-20S晶体
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。SC-20S晶振,进口2012时钟晶体,无源石英谐振器
频率和负载电容特征图器
振荡回路参数设置参考
