精工晶振,进口晶振,SC-16S晶振
频率:32.768KHz

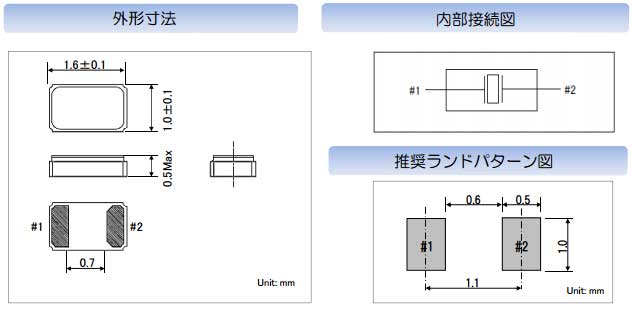

尺寸:1.6*1.0mm
精工研发出最小最轻的音叉晶振,体积仅有4.7*1.2mm(VT-120-F)。不过这款插件晶振的价格也是相比VT-200-F单价比较贵的。还有一款仅次于4.7*1.2mm(VT-120-F),为1.5*5.0mm(VT-150-F) 精工一款体积稍微比较大一点贴片晶振SSP-T2A,该贴片晶振具有的特性:高精度表面贴片型晶体谐振器具有耐热、耐振、耐撞击等优良的耐环境特性。体积8.7*3.7mm,为四脚封装贴片晶振。SC-16S晶体,超小型32.768K贴片晶振,二脚无源石英晶体谐振器
精工晶振,进口晶振,SC-16S晶振,是目前精工株式会社研发量产中较小的一款,体积只有1.6*1.0mm,虽然小到如同一颗米粒般大小,但SC-16S晶振仍然可以达到±20ppm的高精确度,最适合用于有小型化要求的电子产品上.
精工晶振 |
符号 |
SC-16S晶振 |
精工晶振基本信息对照表 |
Crystal标准频率 |
f_nom |
32.768kHz |
|
储存温度 |
T_stg |
-55°C — +125°C |
裸存 |
工作温度 |
T_use |
-40°C — +85°C |
精工晶振特定的温度 |
激励功率 |
DL |
0.5μW (1.0μW Max.) |
如你有最大激励功率为1.0μW需求,请联系我们金洛电子 |
精度 |
f_— l |
±20ppm |
如有需要更高的精度可以特定. |
拐点温度 |
Ti |
+25°C ±5°C |
|
负载电容 |
CL |
7pF, 9pF, 12.5pF |
可按客户需求指定 |
串联电阻(ESR) |
R1 |
70kΩ Max. |
70kΩ — 45kΩ |
频率老化 |
f_age |
±3 ×10-6 / year Max. |
+25°C,第一年 |
抗冲击
晶体产品可能会在某些条件下受到损坏。例如SC-16S石英晶体谐振器从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。精工晶振,进口晶振,SC-16S晶振
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解超薄型贴片晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用高精度晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。SC-16S晶体,超小型32.768K贴片晶振,二脚无源石英晶体谐振器
静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i2 Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。精工晶振,进口晶振,SC-16S晶振
3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。SC-16S晶体,超小型32.768K贴片晶振,二脚无源石英晶体谐振器
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
