CTS晶振,贴片晶振,SA324晶振,无源晶振

频率：12~120MHZ

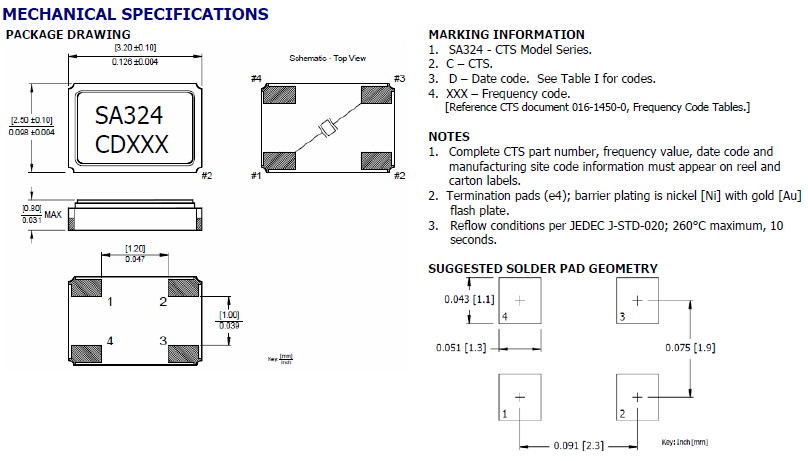

尺寸：3.2*2.52*0.8mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从12MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

2007、CTS完成α陶瓷收购，提供传感器在军事和航空航天市场的传感器制造商的压电陶瓷材料。因此，CTS增强其全球领先的位置在压电陶瓷具有独特的能力范围2008 tusonix，公司收购，在Nogales、墨西哥的制造业务，增加了电磁和射频干扰（EMI/RFI）滤波器元件的CTS系列产品。2012、CTS完成•华裴Fisher公司的收购，在石英晶振精度和频率的晶体振荡器的设计制造的领导者。此次收购扩大了CTS的技术和工程能力。2012也是CTS收购了研发技术的一年，该公司是一家私人定制的传感器、开关和机电组件制造商，服务于汽车轻车市场。此次收购显著扩大CTS的战略汽车传感器产品平台与新客户和更广泛的产品组合。美国进口小体积谐振器,金属3225无源晶体,SA324晶振
1999，CTS收购了摩托罗拉的组件产品部门（CPD）。更名为CTS的无线组件，这一收购将CTS在新兴的手机和基站市场前沿通过陶瓷过滤器的制造，双工器和其他通信组件。此外，90年代后期与美国动力公司（DCA）的合并，增强了CTS作为电子元件的主要生产商的地位。CTS继续提供创新的解决方案，利用金属陶瓷技术为国内汽车制造商提供可靠的引擎盖位置传感器。在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务。此外，苏格兰的连接为CTS的位置传感器产品打开了许多新的欧洲市场机会。在之后的十年，为了满足不断增长石英贴片晶振的全球市场需求，CTS完成扩建工厂在墨西哥，新加坡，苏格兰，美国，加拿大，香港和台湾，进一步增加了CTS的全球影响力。

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

CTS晶振,贴片晶振,SA324晶振,无源晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
无源晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。美国进口小体积谐振器,金属3225无源晶体,SA324晶振

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

CTS晶振	单位	SA324晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~120.000MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C -40°C~+105°C -40°C~+125°C	标准温度
激励功率	DL	10/100μW Max.	推荐:10μW~100μW
频率公差	f_— l	±10,15,20,30,50× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15~ ±100× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	10,12,16PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

进口贴片晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。CTS晶振,贴片晶振,SA324晶振,无源晶振
7-1:机械振动的影响:当欧美晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。7-2:PCB设计指导(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
无源石英晶振存储事项(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。美国进口小体积谐振器,金属3225无源晶体,SA324晶振

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

振荡补偿:除非在3.2x2.5mm石英晶体振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。CTS晶振,贴片晶振,SA324晶振,无源晶振

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过12M进口晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过3225石英晶体谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

美国进口小体积谐振器,金属3225无源晶体,SA324晶振

1.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续美国进口晶振的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
