2520贴片型无源晶振,16.368M进口石英晶体,RSX-10晶振

当前位置：首页 » 贴片晶振 » 瑞康晶振 » 瑞康晶振,贴片晶振,RSX-10晶振

prevnext

瑞康晶振,贴片晶振,RSX-10晶振

频率：16.368MHz~52.000MHz

尺寸：2.5*2.0*0.55mm

因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线：0755-27837162

RK-2

瑞康拥有六个制造工厂，包括三个合资工厂和八个研发中心。客户支持中心位于全球11个办事处。总部设在新西兰奥克兰。主要以石英晶体技术为基础，利用其独特和自然的压电性能，瑞康产品创造出非常精确的电信号。这些信号用于在最苛刻的通信应用中产生无线电波并同步时间。瑞康是一家全球高科技公司，设计和制造世界领先的变频控制解决方案。
瑞康的Pluto™和Pluto +™TCXO产品是许多3层定时网络的核心，是小型应用的首选温补晶振。瑞康拥有几乎全球领先的电信设备供应商的优先供应商地位。瑞康建立了世界一流的设计和制造平台，加上全球领先的客户组合。今天，瑞康为当代和后代的通信和定位技术提供了产品和解决方案。2520贴片型无源晶振,16.368M进口石英晶体,RSX-10晶振

JLX-1

RK-1

瑞康晶振,贴片晶振,RSX-10晶振.2.5*2.0mm四脚小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性.
瑞康石英晶振曲率半径加工技术：石英贴片晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。

JLX-2

RB-2

瑞康晶振	单位	RSX-10晶振	石英晶振基本条件
标准频率	f_nom	16.368MHZ~52.000MHZ	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-40°C ~ +85°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准), (±10× 10-6 ~±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	5pF~50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

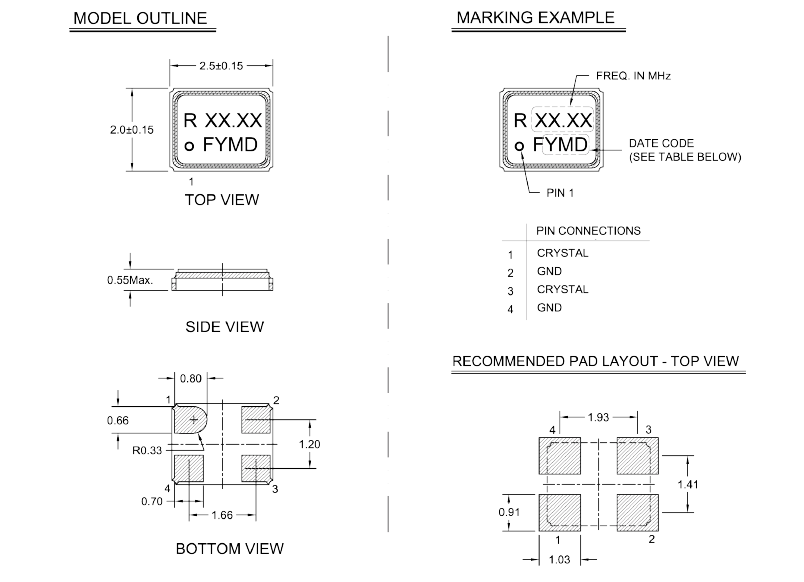

RSX10 2520

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。瑞康晶振,贴片晶振,RSX-10晶振
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对进口贴片晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。2520贴片型无源晶振,16.368M进口石英晶体,RSX-10晶振
使用环境（温度和湿度）
请在规定的温度范围内使用贴片石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

1、振荡电路
2520贴片晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。瑞康晶振,贴片晶振,RSX-10晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
2520mm谐振器振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入四脚无源晶振的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。2520贴片型无源晶振,16.368M进口石英晶体,RSX-10晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
