瑞康晶振,石英晶体谐振器,RHC-49US晶振

频率：3.4875MHz~75.000

尺寸：13.0*4.9*4.2mm

外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

自20世纪90年代初以来，瑞康一直处于全球导航卫星系统（GNSS）技术和行业的前沿。当时瑞康推出了最小的1 ppm稳定振荡器。瑞康开发了几项独特的世界领先的解决方案，以满足电讯市场的需求，包括世界首个基于ASIC的OCXO（IC-OCXO），具有更高可靠性，更低功耗和外形尺寸的OCXO控制晶体振荡器（OCXO）通过超稳定温补晶振（TCXO），推动传统性能极限的界限。
我们保持技术和市场领先地位，在个人导航设备和救援信标等应用中占有绝对的市场份额。更高的性能和更低的成本意味着数量在持续增长，并且在诸如地理标记和基于位置的社交网络等应用中，更多的用途正在迅速涌现。进口假贴片晶振,SMD型49晶体,RHC-49US晶振

JLX-1

RK-1

瑞康晶振,石英晶体谐振器,RHC-49US晶振.具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
瑞康晶振高精密点胶技术：无源晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。

JLX-2

RB-2

瑞康晶振	单位	RHC-49US晶振	石英晶振基本条件
标准频率	f_nom	3.4875MHZ~75.000MHZ	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-40°C ~ +85°C	标准温度
激励功率	DL	1000μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±5× 10-6 (标准), (±5× 10-6 ~±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±3× 10-6~±50× 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	5pF~50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

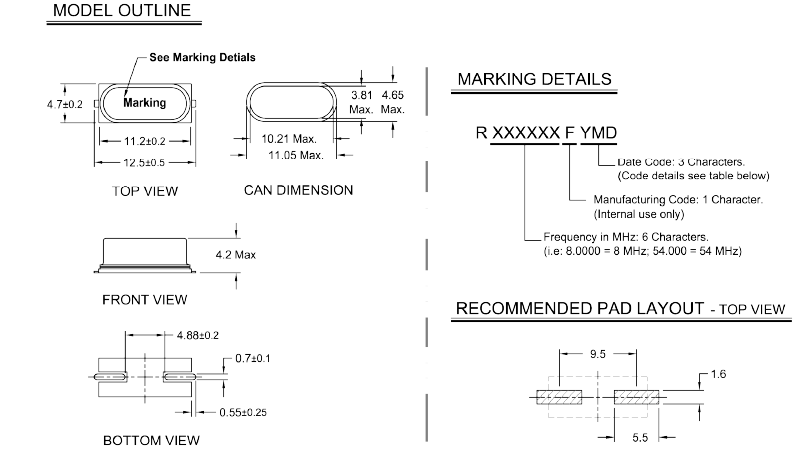

RHC-49US 13-4.9

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管49S晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。瑞康晶振,石英晶体谐振器,RHC-49US晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于假贴片晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。进口假贴片晶振,SMD型49晶体,RHC-49US晶振
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
