Raltron晶振,石英晶振,R26晶振

频率：32.768KHz

尺寸：2.0*6.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.

订购热线：0755-27837162

Ral-1

Raltron公司正在其迈阿密，佛罗里达州开发和制造精密振荡器。设施，而简单的32.768K晶振，时钟振荡器和滤波器以及天线。公司对研发的承诺使得不断创造领先边缘晶体和振荡器器件和技术多年。今天，拉尔特龙提供高性能频率控制解决方案满足和超越客户的期望价格，质量，应用工程和客户支持。所有Raltron员工致力于追求品质和卓越。这个哲学通过多年不间断的增长，使得Raltron处于领先地位。
Raltron积极追求领先的晶体和有源晶振技术，专注于会议客户的需求。这确保客户获得最具成本效益的频率管理产品在当今全球市场上可用。Raltron产品具有精确的频率容稳定性好，频率范围宽，封装更小，相位噪声低，抖动小等优点，最重要的是，他们以非常有竞争力的成本满足或超越客户的规格。Raltron晶振,石英晶振,R26晶振

JLX-1

Ral-2

Raltron晶振,石英晶振,R26晶振.32.768K时钟晶体具有小型,薄型,轻型的DIP型音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.2*6mm圆柱音叉晶体,进口插件晶振,R26晶振
Raltron石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，音叉晶振频率更加集中，能控制在最小ppm之内。

JLX-2

RB-2

Raltron晶振	单位	R26晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-20°C~+60°C/-40°C~+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1.0μW
频率公差	f_— l	±5× 10-6 (标准), (±5× 10-6~±20 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20× 10-6/-20°C~+60°C	超出标准的规格请联系我们.
负载电容	CL	6pF~12.5pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 1.0μW
频率老化	f_age	±3×10-6/year Max.	+25°C,第一年

JLX-3

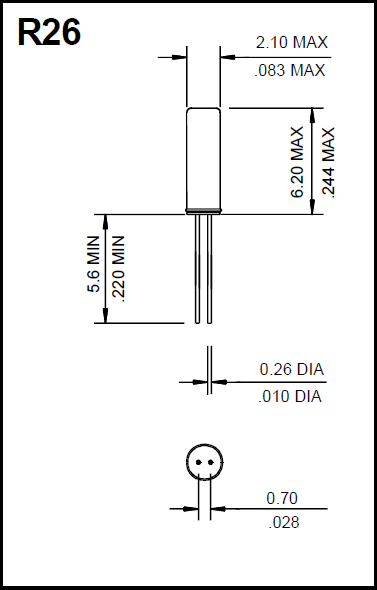

R26 2-6

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 圆柱晶振特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。2*6mm圆柱音叉晶体,进口插件晶振,R26晶振
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对时钟晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。Raltron晶振,石英晶振,R26晶振
使用环境（温度和湿度）
请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

1、振荡电路
圆柱音叉表晶是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。Raltron晶振,石英晶振,R26晶振

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
在32.768K圆柱晶振的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入2*6mm高精度圆柱晶振的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。2*6mm圆柱音叉晶体,进口插件晶振,R26晶振
适当的控制电阻值（RD）取决于的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
