瑞康晶振,贴片晶振,R2520A晶振,车载晶振

频率：16~65MHZ

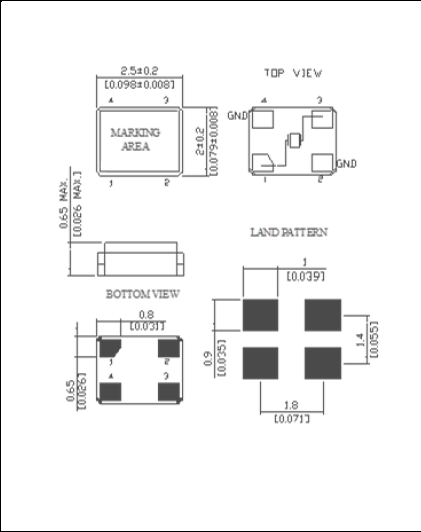

尺寸：2.5*2.0mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

订购热线：0755-27837162

无线局域网晶振,2520mm轻重量晶体,R2520A晶振

瑞康建立了世界一流的设计和制造平台，加上全球领先的客户组合。今天，瑞康晶振为当代和后代的通信和定位技术提供了产品和解决方案。然而，没有改变的是瑞康的成功意愿，无论市场，地理位置还是竞争情景。瑞康建立了世界一流的设计和制造平台，加上全球领先的客户组合。今天，瑞康为当代和后代的通信和定位技术提供了产品和解决方案。然而，没有改变的是瑞康的成功意愿，无论市场，地理位置还是竞争情景。无线局域网晶振,2520mm轻重量晶体,R2520A晶振
瑞康成立于1967年，多年来一直是先进的石英晶体谐振器技术的先锋。自2006年起，瑞康已经转型成为全球最大的频率控制解决方案提供商之一，提供多元化的产品组合，包括电信，定位和空间与国防市场的技术先进产品。瑞康拥有六个制造工厂，包括三个合资工厂和八个研发中心。客户支持中心位于全球11个办事处。总部设在新西兰奥克兰。瑞康是一家全球高科技公司，设计和制造世界领先的变频控制解决方案。

瑞康晶振,贴片晶振,R2520A晶振,车载晶振,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、进口晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。无线局域网晶振,2520mm轻重量晶体,R2520A晶振

无线局域网晶振,2520mm轻重量晶体,R2520A晶振

瑞康晶振	单位	R2520A晶振	石英晶振基本条件
标准频率	f_nom	16~65MHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-20°C ~ +125°C	标准温度
激励功率	DL	100~500μW Max.	推荐:100~500μW
频率公差	f_— l	±50× 10-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-55°C ～ +105°C	超出标准的规格请联系我们.
负载电容	CL	6~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1× 10-6 / year Max.	+25°C,第一年

无线局域网晶振,2520mm轻重量晶体,R2520A晶振

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。瑞康晶振,贴片晶振,R2520A晶振,车载晶振
在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。
超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。无线局域网晶振,2520mm轻重量晶体,R2520A晶振

无线局域网晶振,2520mm轻重量晶体,R2520A晶振

1.振荡电路:晶体谐振器是无源元件，因此受到2520贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。瑞康晶振,贴片晶振,R2520A晶振,车载晶振
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在超小型贴片石英晶振振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

无线局域网晶振,2520mm轻重量晶体,R2520A晶振

振荡频率测量:必须尽可能地测量安装在小型四脚贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过2520车载晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
