TXC晶振,贴片晶振,OY晶振,进口晶振

频率：19.2~54MHZ

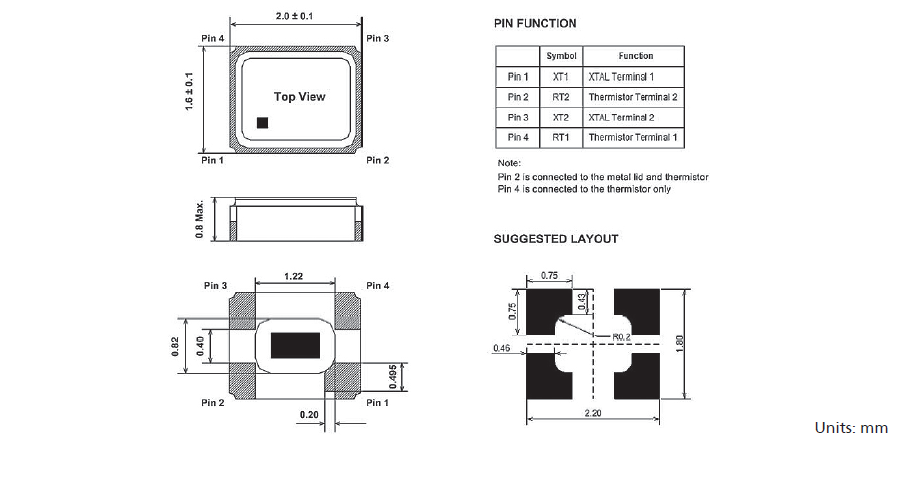

尺寸：2.0*1.6*0.8mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

TXC晶技晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.TXC晶技晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.低振动无源晶振,进口2016四脚SMD晶振,OY晶振
TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大。

TXC晶振,贴片晶振,OY晶振,进口晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
超小型、超低频石英贴片晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。低振动无源晶振,进口2016四脚SMD晶振,OY晶振

低振动无源晶振,进口2016四脚SMD晶振,OY晶振

TXC晶振	单位	OY晶振	石英晶振基本条件
标准频率	f_nom	19.2~54MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	50μW Max.	推荐:1~200μW
频率公差	f_— l	±10~±20×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	(±10)×10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF,12pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~ +70°C, DL = 50μW
频率老化	f_age	±3×10-6/ year Max.	+25°C,第一年

低振动无源晶振,进口2016四脚SMD晶振,OY晶振

所有石英晶体振荡器和实时时钟晶振模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。TXC晶振,贴片晶振,OY晶振,进口晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的进口石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。低振动无源晶振,进口2016四脚SMD晶振,OY晶振

低振动无源晶振,进口2016四脚SMD晶振,OY晶振

1、2016石英晶振振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。TXC晶振,贴片晶振,OY晶振,进口晶振
2。角色的分量与参考值:无源四脚贴片型谐振器在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

低振动无源晶振,进口2016四脚SMD晶振,OY晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出进口2016无源晶振测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

低振动无源晶振,进口2016四脚SMD晶振,OY晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加SMD时钟晶体振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

低振动无源晶振,进口2016四脚SMD晶振,OY晶振

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）
