泰艺晶振,石英晶体振荡器,OC晶振

频率：0.0137MHz~125.000MHz

尺寸：7.0*5.0*1.3mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27837162

TY-2

泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.藉由环境稽核确认环境改善绩效,使公司所有活动过程均能达成环境目标及标的,并期望透过全体员工共同努力,贡献爱护地球的一份心力.
泰艺石英晶振公司秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化现有体质与创新机制以创造更高的客户价值.面对环境的剧烈变化,泰艺电子坚持塑造一个安心工作的健康职场,创造幸福员工生活,并使用符合环保要求的有源晶振,以及推动许多节能措施,成为一个爱护环境且保护地球的企业.泰艺晶振,石英晶体振荡器,OC晶振

JLX-1

泰艺晶振,石英晶体振荡器,OC晶振.7.0*5.0mm贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
泰艺有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。VTEUPCJANF-33.333000晶振,7050mm有源晶振,OC晶振

JLX-2

RB-2

项目	符号	规格说明	条件
输出频率范围	f₀	0.0137MHz~125.000MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8 V~3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ ~ +125℃	裸存
工作温度	T_use	G: -10℃ ~ +60℃	请联系我们查看更多资料http://www.quartzcrystal.cn/
		H: -20℃ ~ +70℃
		J: -40℃ ~ +85℃
频率稳定度	f_tol	J: ±20 × 10^-6
		L: ±25× 10^-6
		T: ±50 × 10^-6
功耗	I_CC	0.5mA Max.	无负载条件、最大工作频率
待机电流	I_std	10μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

JLX-3

RB-3

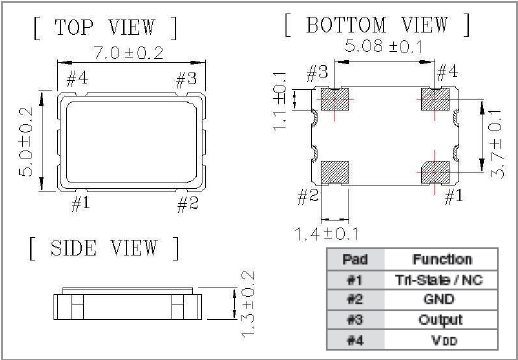

OC 5070

JLX-4

RB-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能会导致7050mm晶体振荡器引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近7050贴片晶振的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
普通有源晶振的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。VTEUPCJANF-33.333000晶振,7050mm有源晶振,OC晶振

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。泰艺晶振,石英晶体振荡器,OC晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）VTEUPCJANF-33.333000晶振,7050mm有源晶振,OC晶振
