NSK晶振,进口石英晶体,NXC-63晶振

频率：10.000MHz~125.000MHz

尺寸：6.2*3.7*1.2mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

订购热线：0755-27837162

NSK-1

EG晶体、Crystal oscillators、压控晶振的主要和关键的电子产品的一部分。jenjaan支持的客户提供高质量的晶体元件在电子产品的广泛使用，例如，无线、电信、网络、计算机及外围设备、GSM等通信设备。JenJaan一直支持台湾与国际客户提供质量晶体超过10年。NSK 之環境管制物質控制規範，係依 "歐盟 RoHS 指令標準參數"、"REACh 法規"、"SONY 技術標準 SS-00259" 以及其他客戶要求 NSK 之環境管制物質控制規範。
NSK津绽晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求.NSK购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.都会经过广泛的电气以及环境测试,确保质量上不会存在错误,其中包括•老化•温度测试•温度循环•温度冲击•机械冲击•微跳•稳定烤•加速度•加速度灵敏度•好/总泄漏•随机振动振动•耐溶剂•可焊性.

JLX-1

NSK-2

NSK晶振,进口石英晶体,NXC-63晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
津绽石英晶振产品电极的设计：石英晶体谐振器产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。6.0*3.5金属封装晶振,高频贴片无源晶体,NXC-63晶振

JLX-2

RB-2

NSK晶振	单位	NXC-63晶振	石英晶振基本条件
标准频率	f_nom	10.000MHz~125.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-20°C~+70°C	标准温度
激励功率	DL	100μW Max.	推荐:0.1μW~1000μW
频率公差	f_— l	±10× 10-6 (标准), (±10 × 10-6 ~±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10~ ±100× 10-6/-20°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

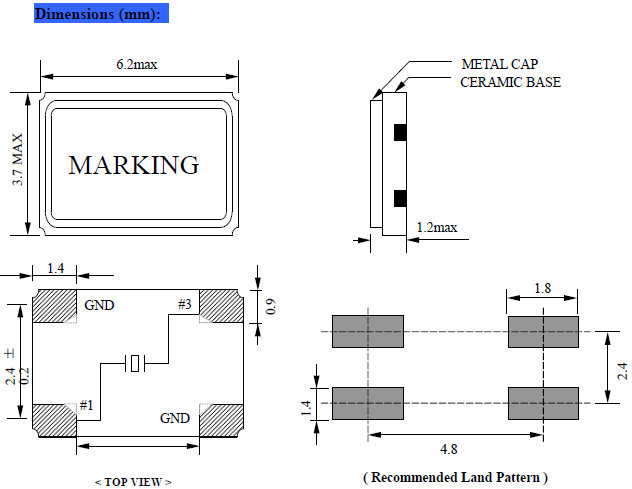

NXC-63 6035

JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。6.0*3.5金属封装晶振,高频贴片无源晶体,NXC-63晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致无源晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。NSK晶振,进口石英晶体,NXC-63晶振
静电
过高的静电可能会损坏高精度晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

RB-5

1、振荡电路
6035石英晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。NSK晶振,进口石英晶体,NXC-63晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

晶体谐振腔的形式模式，但泛音振荡或基波。
6035贴片晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于进口晶体谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。6.0*3.5金属封装晶振,高频贴片无源晶体,NXC-63晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
