NDK晶振,贴片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振

频率：16.000MHz

尺寸：5.0*3.2*1.3mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的汽车电子,电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

晶振技术参数点击下载

NDK-1

日本电波工业株式会社作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。现在我们作为提供电子业必不可少的，在丰富用途被广泛使用的晶体元器件产品以及应用。面向移动体通信市场，我们会进行温补晶振的增产和扩大销售；面向AV/OA市场，我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。NDK晶振,贴片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振
对我们的产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。NDK晶振集团将：不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。

JLX-1

NDK-2

NDK晶振,贴片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振.5032mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
NDK贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而贴片石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。NX5032GA-16MHZ-STD-CSK-4晶振,车载导航仪晶振,NX5032GA晶振

JLX-2

NDK晶振	单位	NX5032GA晶振	石英晶振基本条件
标准频率	f_nom	8.000MHz~40.000MHz	标准频率
储存温度	T_stg	-40°C~+150°C	裸存
工作温度	T_use	-40°C~+150°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~200μW
频率公差	f_— l	±50 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±150× 10^-6/-40°C ~+150°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~+85°C, DL = 10μW
频率老化	f_age	±5× 10^-6/year Max.	+25°C,第一年

JLX-3

RB-3

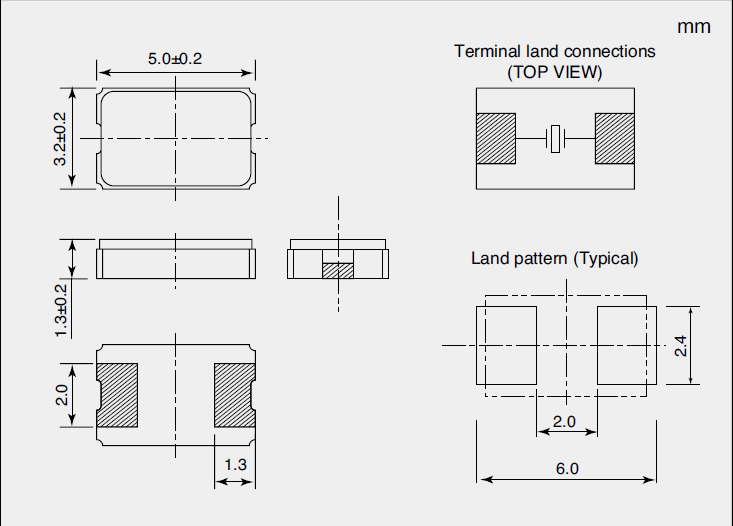

NX5032GA-2_ 5.0_3.2

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 石英晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。NX5032GA-16MHZ-STD-CSK-4晶振,车载导航仪晶振,NX5032GA晶振
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对进口贴片晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。NDK晶振,贴片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振
使用环境（温度和湿度）
请在规定的温度范围内使用汽车专用晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

1、振荡电路
5032晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。NDK晶振,贴片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振
cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
5032mm二脚陶瓷面石英晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米。

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于二脚SMD晶体的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。NX5032GA-16MHZ-STD-CSK-4晶振,车载导航仪晶振,NX5032GA晶振
音叉式谐振器（kHz频段）的参考值在100 K。NDK晶振,进口晶振,
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
