NDK晶振,贴片晶振,NX3225SC晶振,石英贴片谐振器

频率：10~50MHZ

尺寸：3.2*2.5*0.6mm

3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27837162

无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

日本电波工业株式会社作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。现在我们作为提供电子业必不可少的，在丰富用途被广泛使用的晶体元器件产品以及应用。晶振技术的传感器等新的高附加价值产品的频率综合生产厂家，正以企业的继续成长为目标而努力。无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振
NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓，但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化，使得TCXO(温度补偿晶体振荡器)和SAW（弹性表面波）器件的需要在急速增加。由此，本集团将方针转换至面向量产市场的产品的再强化上，把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域，利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益，来努力达成销售额500亿日元企业的复活的目标。

无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

NDK晶振,贴片晶振,NX3225SC晶振,石英贴片谐振器,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。1、点胶时应注意胶点的大小和位置。不宜过大或过小。（生产现场应该有很多照片）2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.微调：使用真空镀膜原理，微调晶体谐振器的频率达到规定要求（标称值/目标值）。也有离子刻蚀法进行微调。4、注意：微调时应注意微调偏位、微调量过大（主要是被银频率影响）、微调 MASK 的选用。无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

NDK晶振	单位	NX3225SC晶振	石英晶振基本条件
标准频率	f_nom	10.00MHz~150.000MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C~+125°C	标准温度
激励功率	DL	10~200μW Max.	推荐:10μW~200μW
频率公差	f_— l	±15× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±150× 10-6/-40°C ~+150°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~ +150°C, DL = 10μW
频率老化	f_age	±50× 10-6 / year Max.	+25°C,第一年

无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

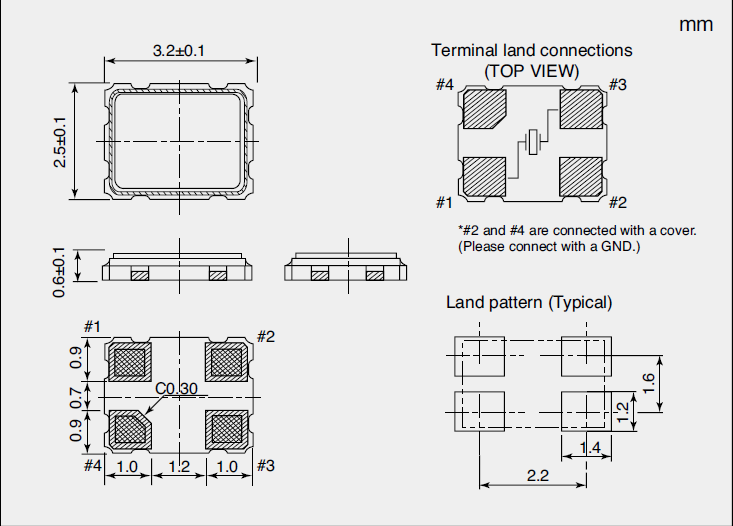

NX3225SC-3.2_2.5

无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的晶振试用。试用无源晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：NDK晶振,贴片晶振,NX3225SC晶振,石英贴片谐振器

20180607084508

晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下：一。的基频模式B应用。三次泛音模式的应用程序.

20180607084523

下表显示升的匹配值，C由各种频率三次泛音模式

20180607084536

石英晶振频率输出是目标频率的三倍:这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。5-2。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。6-1。请参照资料2.也可以提高终端石英晶振电容解决方案，然后检查波形幅度是否得到改善。7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。7-2。如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

无线通讯SMD晶振,3225四脚无源晶振,NX3225SC晶振

负载电容:如果压电石英晶振振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。NDK晶振,贴片晶振,NX3225SC晶振,石英贴片谐振器

sjzrhl_3

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行3225晶振测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。)请勿使用该探头的长接地线)

scbx_2

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节3225石英贴片晶振负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，车载石英贴片晶振频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
