NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
频率:32.000MHz
尺寸:1.6*1.2*0.3mm
日本NDK晶振集团创造利益,提升企业价值的同时,为了继续提升企业的价值,我们认为维持经营的透明性,确实尽到对各位股份持有者说明的责任这样的公司治理的构筑必不可少,我们把其放在经营最重要的课题之一的位置。并且展开在产业设备、车载、传感器领域,利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划。
NDK晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振.1612mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
NDK石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使贴片石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。NX1612SA-32.000MHZ-CHP-CIS-3晶振,1612贴片谐振器,NX1612SA晶振
NDK晶振 |
单位 |
NX1612SA晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
24.000MHz~80.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+125°C |
标准温度 |
激励功率 |
DL |
10μW Max. |
推荐:10μW~200μW |
频率公差 |
f_— l |
±15× 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±50× 10-6/-40°C ~+125°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |

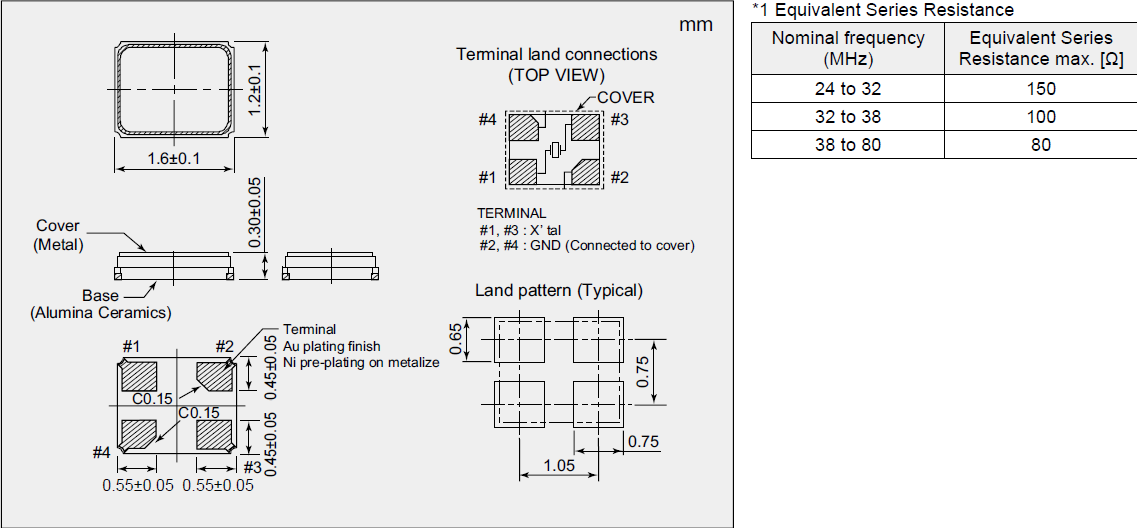

串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL =10μW |
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当耐高温晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于SMD晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存无源晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。NX1612SA-32.000MHZ-CHP-CIS-3晶振,1612贴片谐振器,NX1612SA晶振
振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的1612mm晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。NX1612SA-32.000MHZ-CHP-CIS-3晶振,1612贴片谐振器,NX1612SA晶振
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法NDK石英晶振输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。
此外,1612mm谐振器振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出
图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
公司名:深圳市金洛鑫电子有限公司
联系人:茹红青
手机:13510569637
电话:0755-27837162
QQ号:657116624
微信公众号:CITIZENCRYSTAL
搜狐公众号:晶振石英晶振NDK晶振
邮箱:jinluodz@163.com
地址:深圳市宝安区41区甲岸路19号
