微晶晶振,石英晶振,MS1V-T1K晶振,无源晶振

频率：32.768KHZ

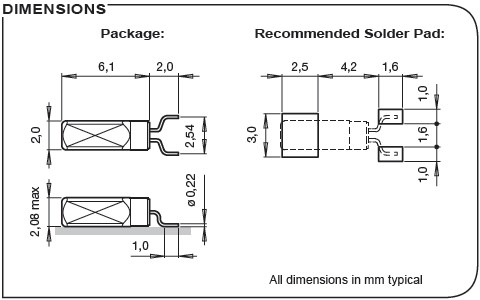

尺寸：6.1*2.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的音叉晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

瑞士大微晶晶振遵守法规和监管要求，从事环保产品的开发。环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器，集团业务政策促进普遍信任的环境管理活动。瑞士微晶晶振将：通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振
微晶在瑞士、泰国建有生产中心，及遍布世界各地的代表处。我们所有的石英晶振产品都得到ISO9001和ISO14001的认证，并达到RoHS，REACh等规范的要求。全球约550个员工的责任感和奉献精神是我们成功的基石。我们对管理、环境、社会责任都有明确的行为准则（比如对有争议的原材料的问题上），这些是我们在未来保持竞争优势的主要原因。微晶玻璃（MC）的管理、环境与社会责任原则执行（MES）大纲标准，以确保MC设备的工作条件，以及供应链合作伙伴的活动支持MC的要求，是安全的，工人是尊重和尊严对待，以及制造过程使用MC和它的作伙伴对环境负责。

微晶晶振,石英晶振,MS1V-T1K晶振,无源晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
插件晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。3.4.1、点胶时应注意胶点的大小和位置。不宜过大或过小。（生产现场应该有很多照片）3.4.2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.5、微调：使用真空镀膜原理，微调晶体谐振器的频率达到规定要求（标称值/目标值）。也有离子刻蚀法进行微调。欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

微晶晶振	单位	MS1V-T1K晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C~+85°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW
频率公差	f_— l	±20、±100× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100 × 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	6,7,9,12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL=0.5μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

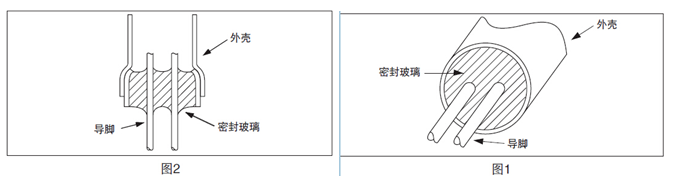

插件型晶振安装注意事项：安装时的注意事项导脚型晶振• 构造圆柱型晶振 (VT, VTC) 用玻璃密封 (参阅图 1 和图 2)。微晶晶振,石英晶振,MS1V-T1K晶振,无源晶振

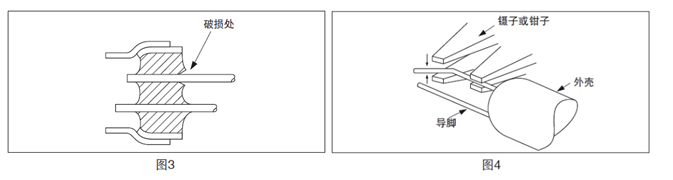

修改插件晶振弯曲导脚的方法(1) 要修改弯曲的导脚时，以及要取出晶振等情况下不能强制拔出导脚，如果强制地拔出32.768导脚晶振，会引起玻璃的破裂，而导致壳内真空浓度的下降，有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图 3)。(2) 要修改弯曲的导脚时，要压住外壳基侧的导脚，且从上下方压住弯曲的部位，再进行修改(参阅图 4)。欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

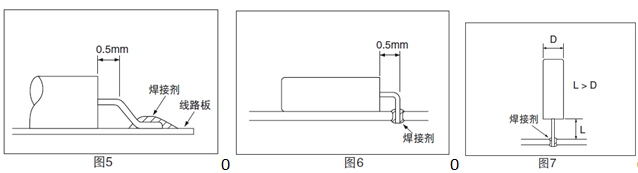

弯曲导脚的方法(1) 将导脚弯曲之后并进行焊接时，导脚上要留下离外壳0.5mm的直线部位。如果不留出导脚的直线部位而将导脚弯曲，有可能导致玻璃的破碎 (参阅图5 和图6)。(2) 在导脚焊接完毕之后再将导脚弯曲时，务必请留出大于外壳直径长度的空闲部分 (参阅图7)。如果直接在外壳部位焊接，会导致壳内真空浓度的下降,使晶振特性恶化以及晶振芯片的破损。应注意将音叉型晶振平放时，不要使之与导脚相碰撞，请放长从外壳部位到线路板为止的导脚长度 (L) ，并使之大于外壳的直径长度(D)。

欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

振荡补偿：除非在弯脚晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。微晶晶振,石英晶振,MS1V-T1K晶振,无源晶振

欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量进口石英晶体谐振器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

欧美进口DIP曲脚晶体,6120无源弯脚晶振,MS1V-T1K晶振

2.角色的分量与参考值:在消费电子产品用晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
