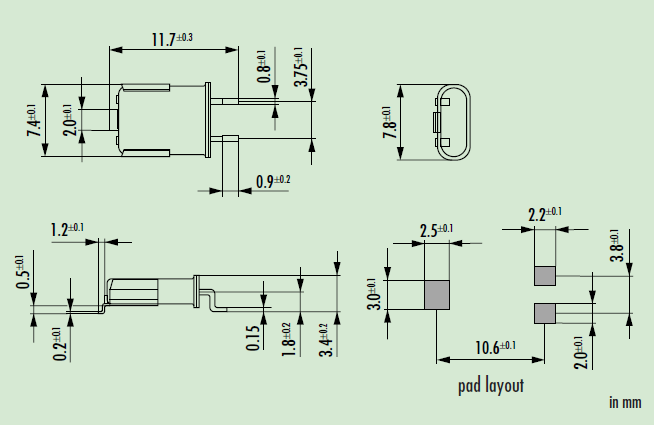

Jauch晶振,石英晶振,MQ1-SMC晶振,弯脚晶振

频率：0.9216~250MHZ

尺寸：11.7*7.4mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

JAUCH晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振
1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.3.减少能源消耗,开展石英晶振资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.

欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

Jauch晶振,石英晶振,MQ1-SMC晶振,弯脚晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
晶振高精密点胶技术：插件晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

Jauch晶振	单位	MQ1-SMC晶振	石英晶振基本条件
标准频率	f_nom	0.9216~250MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
激励功率	DL	500μW Max.	推荐:500μW
频率公差	f_— l	±5,±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10±15,±20,±30× 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12,32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

插件型晶振安装注意事项：• 修改弯曲插件晶振导脚的方法(1) 要修改弯曲的导脚时，以及要取出晶振等情况下不能强制拔出导脚，如果强制地拔出导脚，会引起玻璃的破裂，而导致壳内真空浓度的下降，有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图 3)。(2) 要修改弯曲的导脚时，要压住外壳基侧的导脚，且从上下方压住弯曲的部位，再进行修改(参阅图 4)。Jauch晶振,石英晶振,MQ1-SMC晶振,弯脚晶振

欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

弯曲导脚的方法(1) 将导脚弯曲之后并进行焊接时，导脚DIP晶振上要留下离外壳0.5mm的直线部位。如果不留出导脚的直线部位而将导脚弯曲，有可能导致玻璃的破碎 (参阅图5 和图6)。(2) 在导脚焊接完毕之后再将导脚弯曲时，务必请留出大于外壳直径长度的空闲部分 (参阅图7)。欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

如果直接在外壳部位焊接，会导致壳内真空浓度的下降,使金属弯脚晶振特性恶化以及晶振芯片的破损。应注意将晶振平放时，不要使之与导脚相碰撞，请放长从外壳部位到线路板为止的导脚长度 (L) ，并使之大于外壳的直径长度(D)。焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位，并且请不要对外壳进行焊接。另外，如果利用高温或长时间对导脚部位进行加热，会导致晶振特性的恶化以及晶振的破损。因此，请注意对导脚部位的加热温度要控制在 300°C 以下，且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下)。

驱动能力:驱动能力说明普通石英晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.Jauch晶振,石英晶振,MQ1-SMC晶振,弯脚晶振

欧美进口插件晶振,大尺寸49U谐振器,MQ1-SMC晶振

晶体谐振腔的形式模式，但插件音叉表晶泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于插件型石英晶体谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
