村田晶振,MCR1612晶振,XRCFD26M000FYQ01R0晶振

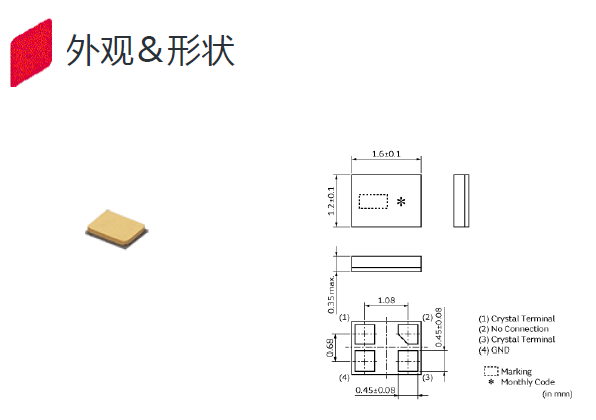

频率：26MHZ

尺寸：1.6*1.2*0.35mm

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

三脚陶瓷贴片晶振是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶振一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振
产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.村田公司是一家晶振使用性能优异电子原料，设计、制造最先进的电子元器件及多功能高密度模块的企业。不仅是手机、家电，汽车相关的应用、能源管理系统、医疗保健器材等，都有村田公司的身影。自1944年创业以来，村田得到了巨大的发展，在2013年度制定的中期构想最终年度的2015年度，营业额达到了在村田的历史上具有里程碑意义的万亿日元。在此衷心感谢广大客户和各利益相关方长期以来的大力支持。

村田晶振,MCR1612晶振,XRCFD26M000FYQ01R0晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振

TXC晶振	单位	MCR1612晶振	石英晶振基本条件
标准频率	f_nom	26MHZ	标准频率
包装规格	mm	180	最小订购单位:3000
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:1~200μW
频率公差	f_— l	±20×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	(±10)×10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	150Ω	-20°C~ +70°C, DL = 50μW
频率老化	f_age	±3×10-6/ year Max.	+25°C,第一年

高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。村田晶振,MCR1612晶振,XRCFD26M000FYQ01R0晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的无源石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保SMD晶振能正常工作。高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振

高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过1612mm超小型高精度晶体振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）,村田晶振,MCR1612晶振,XRCFD26M000FYQ01R0晶振

高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振

1、振荡电路:晶体谐振器是无源元件，因此受到1612无源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有贴片晶振1612适当值的电阻器连接，否则振荡不会启动。

高性能金属面1612晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振
