爱普生晶振,贴片石英晶振,MC-406晶体,MC-406 32.768K-A3:ROHS

频率：32.768KHz

尺寸：10.41*4.06mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

产品本身具有耐热,"MC-406 32.768K-A3:ROHS"耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,在极端严酷的环境条件下也能发挥稳定的起振特性.

订购热线：0755-27837162

晶振技术参数点击下载

EPSONdhl 爱普生晶振以32.768KHZ晶振称霸晶振行业,"MC-406 32.768K-A3:ROHS",主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准石英晶体振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

JLX-1

爱普生晶振,贴片石英晶振,MC-406晶体,"MC-406 32.768K-A3:ROHS",表面贴片型陶瓷面封装石英晶体谐振器,与另一款MC-405晶振为同款同系列产品,两者的尺寸和参数几乎一样,区别的MC-406晶体是4个脚位的设计,另一款背面则是2个脚的,市场上四脚的使用率最多,因此该款产品还具有多用途特性,应用在任何产品身上,都可以发挥优良的电气特性.32.768K陶瓷面石英晶体,10.4*4.0mm贴片谐振器,MC-406晶振,"MC-406 32.768K-A3:ROHS"

JLX-2

RB-2

爱普生晶振	单位	MC-406晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

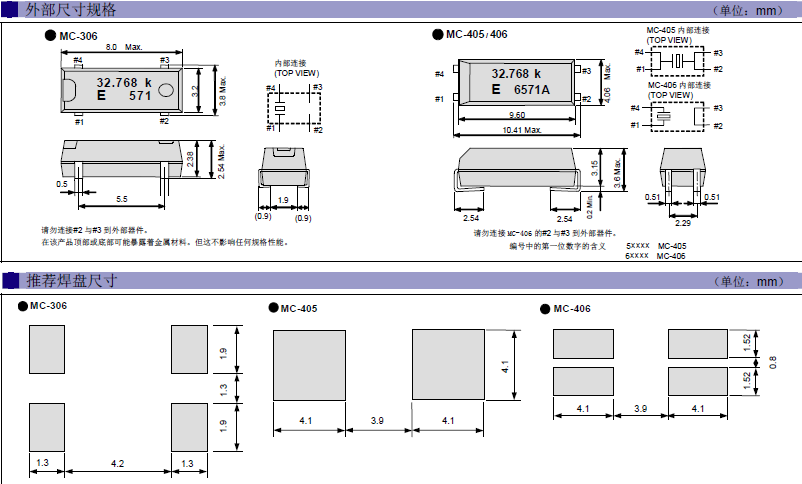

MC-306 405 406

JLX-4

超声波清洗

（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。32.768K陶瓷面石英晶体,10.4*4.0mm贴片谐振器,MC-406晶振,"MC-406 32.768K-A3:ROHS"
（2）使用MC-406贴片晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对日本MC-406晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用406贴片晶体。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。爱普生晶振,贴片石英晶振,MC-406晶体,"MC-406 32.768K-A3:ROHS"

JLX-5

RB-5 1、振荡电路

晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。爱普生晶振,贴片石英晶振,MC-406晶体,"MC-406 32.768K-A3:ROHS"
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。32.768K陶瓷面石英晶体,10.4*4.0mm贴片谐振器,MC-406晶振,"MC-406 32.768K-A3:ROHS"
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
