爱普生晶振,贴片晶振,MC-146晶振,MC-146 32.768KA-AC3

频率：32.768KHz

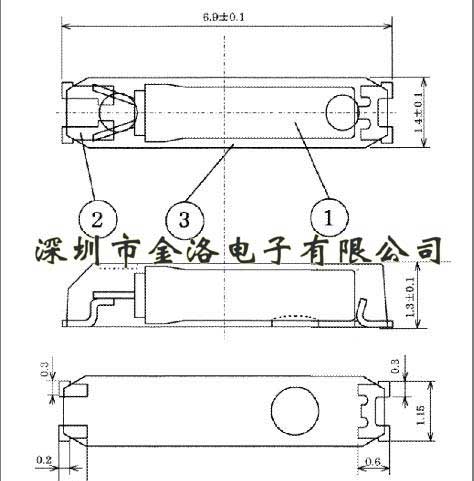

尺寸：7.0*1.5mm

爱普生32.768K时钟晶体具有小型,"MC-146 32.768KA-AC3",薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

晶振技术参数点击下载

爱普生晶振以音叉型贴片晶振,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.MC-146晶体,7015mm贴片型音叉晶振,32.768KHz无源石英晶振,"MC-146 32.768KA-AC3"

jlx-1

爱普生晶振,贴片晶振,MC-146晶振,"MC-146 32.768KA-AC3",与SEIKO晶振集团旗下的SSP-T7-F晶振为同款晶振,尺寸都是7.0*1.5mm,32.768K晶振频率,是市场上除了3225mm贴片晶振、2520mm贴片晶振之外,最常用的一款石英晶体谐振器,每月用量达到5000万颗以上,大多数用于智能移动手机上,所以也可以叫做手机晶振.

jlx-2

爱普生晶振	符号	MC-146晶振	爱普生晶振基本信息对照表
Crystal标准频率	f_nom	32.768kHz
储存温度	T_stg	-55°C — +125°C	裸存
工作温度	T_use	-40°C — +85°C	爱普生晶振特定的温度
激励功率	DL	0.5μW (1.0μW Max.)	如你有最大激励功率为1.0μW 需求,请联系我们金洛鑫电子
精度	f_— l	±20ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	7pF, 9pF, 12.5pF	可按客户需求指定
串联电阻（ESR）	R₁	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3 ×10^-6 / year Max.	+25°C, 第一年

jlx-3

MC-146cct

机械振动的影响
当贴片晶振MC-146上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。爱普生晶振,贴片晶振,MC-146晶振,"MC-146 32.768KA-AC3"
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于进口32.768K贴片晶振的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存手机晶振时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。MC-146晶体,7015mm贴片型音叉晶振,32.768KHz无源石英晶振,"MC-146 32.768KA-AC3"
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

jlx-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。MC-146晶体,7015mm贴片型音叉晶振,32.768KHz无源石英晶振
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。爱普生晶振,贴片晶振,MC-146晶振,"MC-146 32.768KA-AC3"
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
