爱普生晶振,贴片晶振,MA-306晶振,石英谐振器,MA-306 32.0000M-C0:ROHS

频率：14~41MHZ

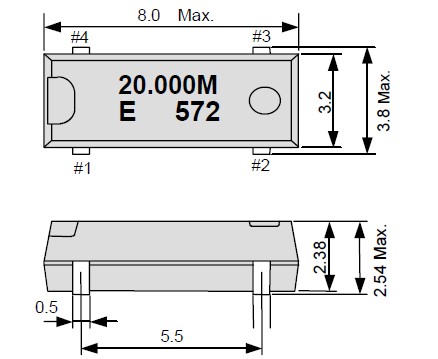

尺寸：8.0*3.8*2.54mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器."MA-306 32.0000M-C0:ROHS"也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振

在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768K晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,使工艺技术达到人无完人,史前无例,实现以基波方式产生2.5GHz为止高频的表面声波（SAW）元器件.爱普生拓优科梦把半导体（IC）称之为“产业之米”,并认为晶体元器件更是离不开的“产业之盐”.将进一步致力于小型、高稳定、高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景. 　爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.
爱普生晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振,"MA-306 32.0000M-C0:ROHS"

8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振

爱普生晶振,贴片晶振,MA-306晶振,石英谐振器,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振,"MA-306 32.0000M-C0:ROHS"

爱普生晶振	单位	MA-306晶振	石英晶振基本条件
标准频率	f_nom	14.000MHZ~41.000MHZ	标准频率
储存温度	T_stg	-55°C ～ +100°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±50× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30× 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。爱普生晶振,贴片晶振,MA-306晶振,石英谐振器
所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音：在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路：电源的线路阻抗应尽可能低。输出负载：建议将石英贴片晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理：未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响：重复的温度巨大变化可能会降低受损害的无源石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向：振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电：不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振,"MA-306 32.0000M-C0:ROHS"

8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振

驱动能力：驱动能力说明振荡晶体单元所需电功率，8038晶振其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。爱普生晶振,贴片晶振,MA-306晶振,石英谐振器,"MA-306 32.0000M-C0:ROHS"

8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振

1、振荡电路：晶体谐振器是无源元件，因此受到压电石英晶体电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值：数码相机晶振在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

8038日产陶瓷面晶振,无源石英贴片谐振器,MA-306晶振

测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过8.0x3.8mm石英晶体振荡器的放大器时，可同时进行测量。(3) 其他：? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）
