Pletronics晶振,7050石英晶振,LV77D晶振
频率:80.000MHz~325.000MHz

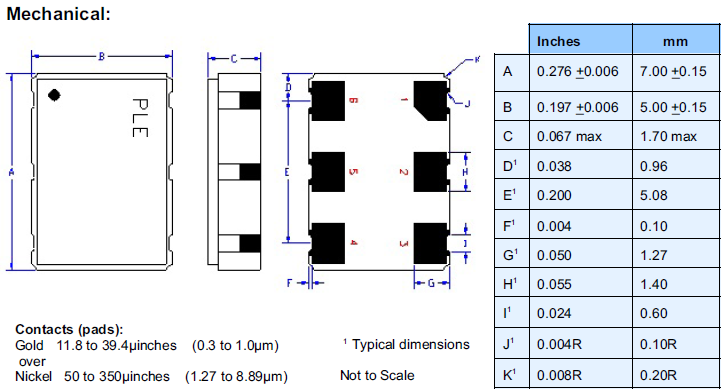

尺寸:7.0*5.0*1.70mm
接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用.
Pletronics公司致力于不断提高产品产量,降低成本,提高客户满意度,满足员工对培训、安全和士气的期望。成为行业中石英晶振和振荡器的最佳供应商。今天就像Pletronics成立于1979年一样。我们的目标是卓越的品质和优质的服务。2008年在日本成立的合资企业增加了高频率CMOS、LVDS和PECL产品的电容器。KG是一个高技术的公司,该公司提供支持他们的OCXOs、Langasite和兰加特在美洲的空白和晶片。高稳定CMOS TCXOs的引入。
在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.推进环保型业务,充分发挥压电石英晶体、有源晶体、晶体振荡器, 温补晶振,石英晶体振荡器等器件的综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
Pletronics晶振,7050石英晶振,LV77D晶振.7.0*5.0mm金属壳封装六脚SMD晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.表面超小型,轻型.低消耗电流,表面贴片型产品,具备优良的耐环境特性及高耐热性强.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.
Pletronics贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。7050有源贴片晶振,LVDS石英振荡器,LV77D晶振
Pletronics晶振 |
标示 |
LV77D晶振 |
晶振基本信息对照表 |
标准范围 |
f0 |
80.000MHz~325.000MHz |
|
電源電圧 |
Vcc |
+2.5V |
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=2.5V |
频率负载 |
L_CMOS |
15pF |
LVDS出力 |
标准频率偏差 |
f_tol |
±20、±25、±50×10-6 max.
|
初期偏差、 |
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
对称 |
SYM |
40%~60% |
50% Vcc |
标准时间 |
tr/tf |
12 ns max.(1.8~80MHz) |
10%Vcc~90%、L_CMOS=15pF |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。7050有源贴片晶振,LVDS石英振荡器,LV77D晶振
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近进口晶体振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的OSC晶振的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。Pletronics晶振,7050石英晶振,LV77D晶振
通电
不建议从中间电位和/或极快速通电,否则会导致石英晶体振荡器无法产生振荡和/或非正常工作。
设计振荡回路的注意事项
1.驱动能力
驱动能力说明7050有源晶振单元所需电功率,其计算公式如下:
驱动能力 (P) = i2_Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。Pletronics晶振,7050石英晶振,LV77D晶振
2.振荡补偿
除非在差分贴片晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同,可能导致六脚有源晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。7050有源贴片晶振,LVDS石英振荡器,LV77D晶振
频率和负载电容特征图器
振荡回路参数设置参考
