Pletronics晶振,5032有源晶振,LV55D晶振

频率：80.000MHz~325.000MHz

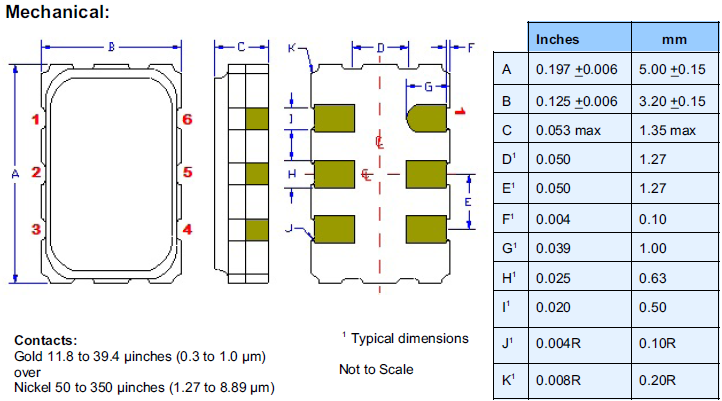

尺寸：5.0*3.2*1.35mm

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

PLE-1

成为行业中晶体和石英振荡器的最佳供应商。今天就像Pletronics成立于1979年一样。我们的目标是卓越的品质和优质的服务。我们的目标是通过提供尽可能高的价格和价值来满足客户的需求，从而满足我们客户的需求。1989年，合资公司成立了Avance公司和Saronix公司。该合资公司成立的目的是开发一种可以批量生产的高频石英谐振器。这一风险导致了“tab台面”的高频基础晶体的发展。
Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.Pletronics晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少温补晶振,石英晶体振荡器废弃物等.六脚有源贴片晶振,低电压差分晶振,LV55D晶振
JLX-1

Pletronics晶振,5032有源晶振,LV55D晶振.小体积SMD时钟晶体振荡器,是贴片型有源晶体,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡子的供应电压、起动电压和产品上升时间、下降时间等相关参数。

JLX-2

RB-2

Pletronics晶振	标示	LV55D晶振	晶振基本信息对照表
标准范围	f0	80.000MHz~325.000MHz
電源電圧	Vcc	＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	LVDS出力
标准频率偏差	f_tol	±20、±25、±100×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

lv55d 3.3v 5.0-3.2 LVDS

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个有源晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。六脚有源贴片晶振,低电压差分晶振,LV55D晶振
撞击
虽然进口晶体振荡器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。Pletronics晶振,5032有源晶振,LV55D晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

JLX-5

RB-5

1、振荡电路
5032差分晶振是有源元件，因此不会受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Pletronics晶振,5032有源晶振,LV55D晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。六脚有源贴片晶振,低电压差分晶振,LV55D晶振
有源贴片晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入振荡器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于5032mm振荡器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
