希华晶振,石英晶振,LP-3.5晶振,AT-49S晶振

频率：3.5~80MHZ

尺寸：11.05*4.65*2.5mm

由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.

订购热线：0755-27837162

2003年通过ISO14001环境管理系统验证，秉持“污染预防、持续改善”之原则，公司事业废弃物产出量逐年降低，可回收、再利用之废弃物比例逐年提高，各项排放检测石英晶振数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。对外，本公司透过与利害相关团体间的沟通，积极落实企业社会责任活动，持续投入社会公益，降低对社会环境之冲击。椭圆形耐高温石英晶振,49S低频两脚插件晶振,LP-3.5晶振
希华晶体科技成立于1988年，专精于晶振频率控制元件之研发、设计、生产与销售。产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。持续致力于技术研究开发及品质落实扎根，营运据点遍布台湾、中国大陆、日本、新加坡、美国及欧洲等世界各地，使希华得以提供服务予世界电子大厂。
JLX-1

希华晶振,石英晶振,LP-3.5晶振,AT-49S晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性晶体谐振器元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。椭圆形耐高温石英晶振,49S低频两脚插件晶振,LP-3.5晶振
JLX-2

RB-2

希华晶振	单位	LP-3.5晶振	石英晶振基本条件
标准频率	f_nom	3.5MHz~80.000MHz	标准频率
储存温度	T_stg	-40°C~+90°C	裸存
工作温度	T_use	-10°C ~+70°C,-40°C ~+85°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±50× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-10°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
频率老化	f_age	±50× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

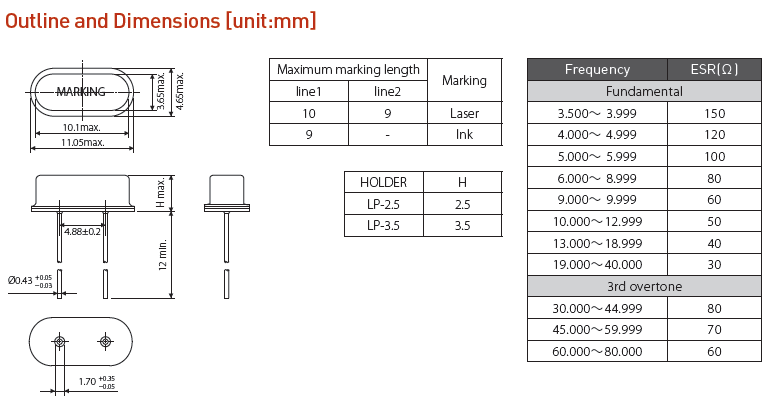

LP-3.5 11.05-4.65

JLX-4

操作:使用环境（温度和湿度）请在规定的温度范围内使用石英插件晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器,激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率,负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。负载电容:有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。希华晶振,石英晶振,LP-3.5晶振,AT-49S晶振

插件型晶振安装注意事项：安装时的注意事项导脚型晶振• 构造圆柱型晶振 (VT, VTC) 用玻璃密封 (参阅图 1 和图 2)。椭圆形耐高温石英晶振,49S低频两脚插件晶振,LP-3.5晶振

20180602144518

修改插件晶振弯曲导脚的方法(1) 要修改弯曲的导脚时，以及要取出晶振等情况下不能强制拔出导脚，如果强制地拔出导脚，会引起玻璃的破裂，而导致壳内真空浓度的下降，有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图 3)。(2) 要修改弯曲的导脚时，要压住外壳基侧的导脚，且从上下方压住弯曲的部位，再进行修改(参阅图 4)。

20180602144547

JLX-5

RB-5

驱动能力:驱动能力说明两脚压电石英晶体振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。希华晶振,石英晶振,LP-3.5晶振,AT-49S晶振

sjzrhl_1

振荡开始代替。在基本石英晶体谐振器的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于49S插件晶振的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。 cptj11
