京瓷晶振,温补晶振,KT7050晶振,KT7050A20000KAW33TAD晶振

频率：10~40MHZ

尺寸：7.0*5.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27837162

京瓷晶振,温补晶振,KT7050晶振,KT7050A20000KAW33TAD晶振,石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

京瓷晶振集团在全球的事业涉及原料、零件、设备、机器，以及服务、网络等各个领域。在集团内部，若将相关的有源晶振,压控晶体振荡器, 晶振,石英晶振, 石英晶体振荡器等产品和事业视为一条生产线，其开发、生产、销售以及物流等等，所有程序都被有机地结合起来，并且有效地利用现有经营资源，通过发挥协同效应，使其构筑得更加牢固。

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体，贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

京瓷晶振规格	KT7050晶振
驱动输出
常用频率	10~40MHZ
工作电压	+2.7~5.5V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日产有源TCXO兆赫兹晶振型号列表：

Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)

Kyocera日产有源TCXO兆赫兹晶振编码列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT5032F12800KAW33TAA	AVX Corp/Kyocera Corp	KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F12800KAW33TAA	AVX Corp/Kyocera Corp	KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F12800KAW33TAA	AVX Corp/Kyocera Corp	KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT7050A20000KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A20000KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A20000KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A24576KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A24576KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)

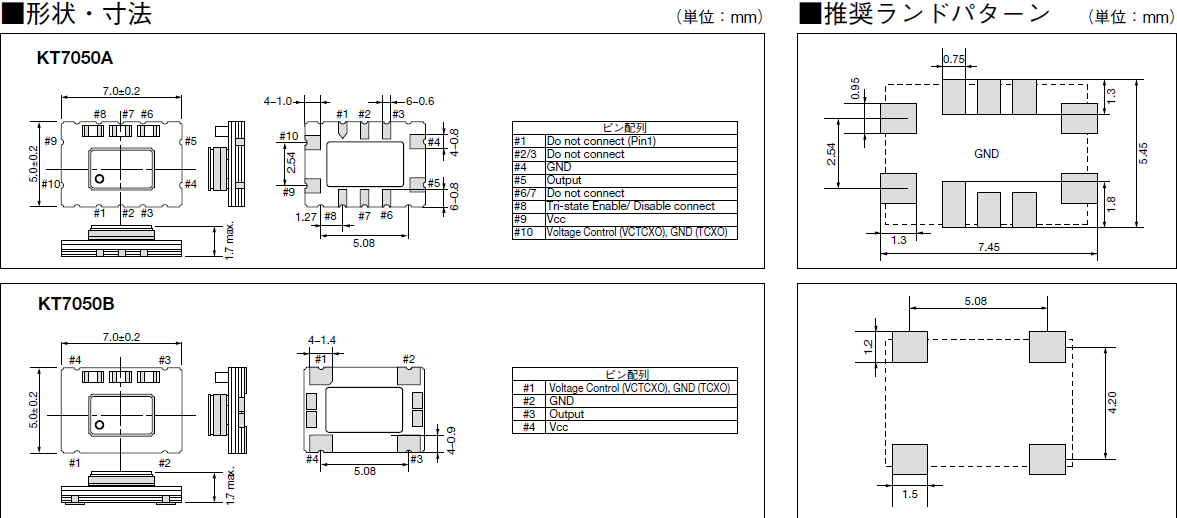

KT7050_7_5 TCXO

所有产品的共同点1：抗冲击:抗冲击是指7050晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。京瓷晶振,温补晶振,KT7050晶振,KT7050A20000KAW33TAD晶振

3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解金属面晶振或包装材料的环境下使用或储藏这些产品。 4：粘合剂:请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）

5：卤化合物:请勿在卤素气体环境下使用TCXO晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

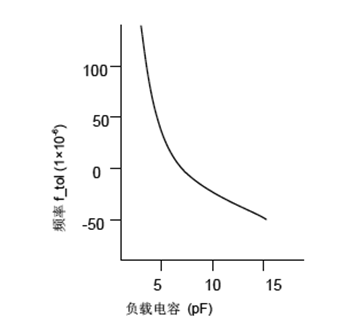

如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。京瓷晶振,温补晶振,KT7050晶振,KT7050A20000KAW33TAD晶振

20181212163917

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量低消耗SMD晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

20181212163902

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在7050有源振荡器基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过7050有源晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

20181212163842
