京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振

频率：135~170MHZ

尺寸：5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

订购热线：0755-27837162

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振, 石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

5032mm体积的石英晶体振荡器,进口晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

京瓷晶振集团在全球的事业涉及原料、零件、设备、机器，以及服务、网络等各个领域。在集团内部，若将相关的有源晶振,压控晶体振荡器, 晶振,石英晶振, 石英晶体振荡器等产品和事业视为一条生产线，其开发、生产、销售以及物流等等，所有程序都被有机地结合起来，并且有效地利用现有经营资源，通过发挥协同效应，使其构筑得更加牢固。

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体，贴片振荡器, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

京瓷晶振规格	KC5032A-C2晶振
驱动输出	CMOS
常用频率	135~170MHZ
工作电压	+2.25~3.63V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日产有源兆赫兹晶振型号列表：

Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A-C2, Kyocera	Active	150MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-C2, Kyocera	Discontinued at Digi-Key	150MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-C2, Kyocera	Discontinued at Digi-Key	150MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC3225A-C3, Kyocera	Active	72MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Discontinued at Digi-Key	72MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Discontinued at Digi-Key	72MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC5032A-C2, Kyocera	Active	155.52MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)

Kyocera日产有源兆赫兹晶振代码列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A150.000C20E00	AVX Corp/Kyocera Corp	KC5032A-C2, Kyocera	Active	150MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A150.000C20E00	AVX Corp/Kyocera Corp	KC5032A-C2, Kyocera	Discontinued at Digi-Key	150MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A150.000C20E00	AVX Corp/Kyocera Corp	KC5032A-C2, Kyocera	Discontinued at Digi-Key	150MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC3225A72.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	72MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A72.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Discontinued at Digi-Key	72MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A72.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Discontinued at Digi-Key	72MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC5032A155.520C20E00	AVX Corp/Kyocera Corp	KC5032A-C2, Kyocera	Active	155.52MHz	2.5V, 3.3V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)

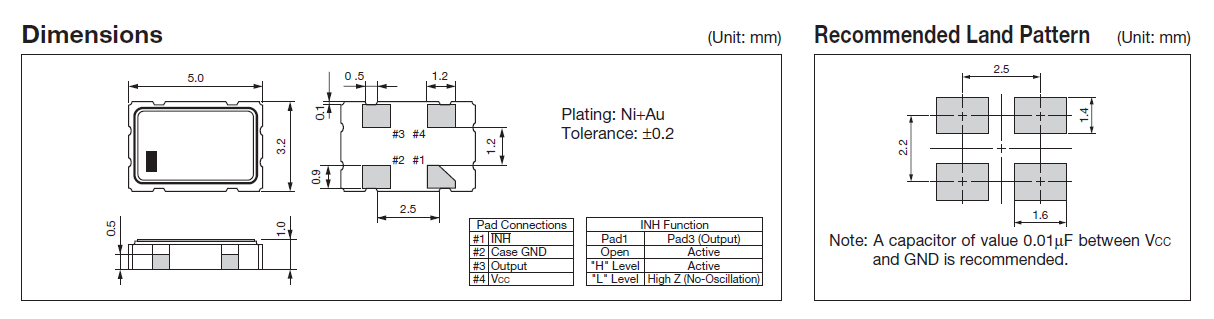

KC5032A-C2 5032

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至OSC晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些日产晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

振荡补偿:除非在进口晶体振荡器振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振

20181212163930

如果振荡电路中负载电容的不同，可能导致贴片有源晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容.

20181212163917

振荡电路:晶体谐振器是无源元件，因此受到金属面晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在5032贴片振荡器振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

20181212163852
