京瓷晶振,有源晶振,KC2520B-C1晶振,KC2520B24.0000C10E00晶振

频率：1.5~125MHZ

尺寸：2.5*2.0mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

订购热线：0755-27837162

京瓷晶振,有源晶振,KC2520B-C1晶振,KC2520B24.0000C10E00晶振, 石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

有源晶振,是只压电石英晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

为打造能让客户满意的质量，京瓷晶振集团制定了“京瓷晶振质量方针”。所有业务均根据该京瓷晶振品质方针来开展，力争成为全球信赖的企业。另外，从计划阶段着手，致力于为客户提供满意的石英晶体振荡器产品。京瓷晶振质量方针：1.优先考虑地球环境与产品安全。2.坚持客户第一原则，提供富有魅力的产品与服务。3.从最初开始，正确地工作，成为全球质量领军企业。

京瓷晶振所有的生产线都具备顺应时代变化的速度感，通过融合集团的独特技术，进一步积极创造新产品、开拓新市场。为了回应客户的期待，京瓷石英晶体振荡器,有源晶振，石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念，不断为全球市场奉献新价值。

京瓷晶振规格	KC2520B-C1晶振
驱动输出	CMOS
常用频率	1.5~125MHZ
工作电压	+1.6~3.63V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日产有源兆赫兹晶振型号列表：

Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC2520K, Kyocera	Active	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KC2016K, Kyocera	Active	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KC2016K, Kyocera	Active	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KC2016K, Kyocera	Active	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KC2520B-C1, Kyocera	Active	24MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B-C1, Kyocera	Active	24MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B-C1, Kyocera	Active	24MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B-C1, Kyocera	Active	48MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)

Kyocera日产有源兆赫兹晶振代码列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC2520K40.0000C1GE00	AVX Corp/Kyocera Corp	KC2520K, Kyocera	Active	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KC2016K24.5760C1GE00	AVX Corp/Kyocera Corp	KC2016K, Kyocera	Active	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KC2016K24.5760C1GE00	AVX Corp/Kyocera Corp	KC2016K, Kyocera	Active	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KC2016K24.5760C1GE00	AVX Corp/Kyocera Corp	KC2016K, Kyocera	Active	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KC2520B24.0000C10E00	AVX Corp/Kyocera Corp	KC2520B-C1, Kyocera	Active	24MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B24.0000C10E00	AVX Corp/Kyocera Corp	KC2520B-C1, Kyocera	Active	24MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B24.0000C10E00	AVX Corp/Kyocera Corp	KC2520B-C1, Kyocera	Active	24MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B48.0000C10E00	AVX Corp/Kyocera Corp	KC2520B-C1, Kyocera	Active	48MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)

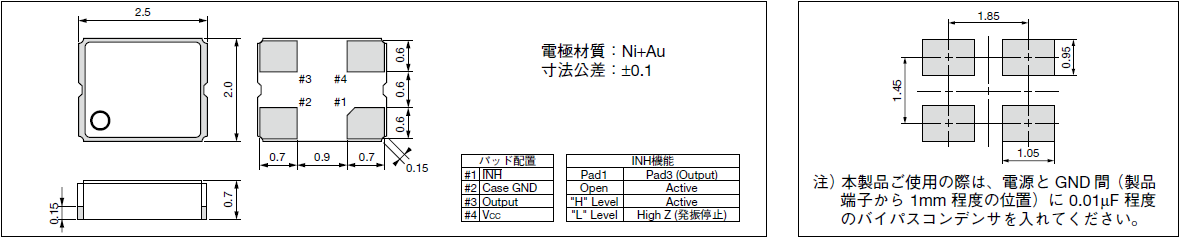

KC2520B_C1_2.5_2.0

机械振动的影响:当低抖动晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。京瓷晶振,有源晶振,KC2520B-C1晶振,KC2520B24.0000C10E00晶振

晶振产品使用每种产品时,请在爱普生振荡器规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

2520晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。京瓷晶振,有源晶振,KC2520B-C1晶振,KC2520B24.0000C10E00晶振

20181212163831

驱动能力:驱动能力说明CMOS输出振荡器振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

20181212163938

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在金属面有源四脚晶体基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过四脚贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
