Jauch晶振,贴片晶振,JXS21晶振,进口谐振器

prevnext

Jauch晶振,贴片晶振,JXS21晶振,进口谐振器

频率：16~54MHZ

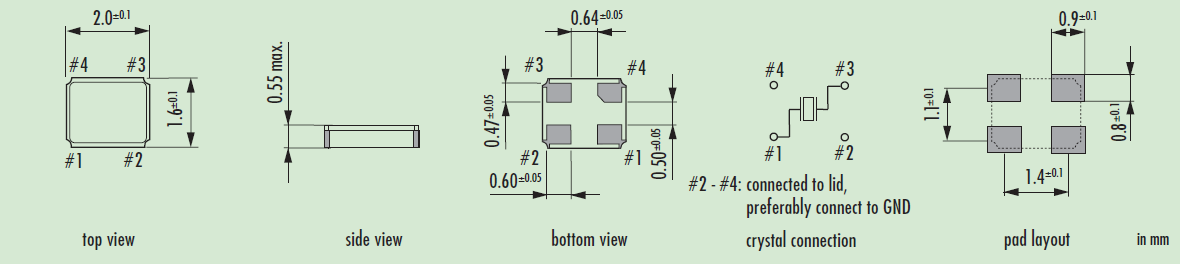

尺寸：2.0*1.6mm

2016mm时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

QQ咨询

点击这里给我发消息

作为一家全球活跃的石英晶振公司，我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的。JAUCH每天都致力于遵循最高的公司治理标准，向我们的员工以及我们的客户、供应商以及参与我们企业成功的所有人。我们所有的活动都是按照社会标准和现行立法进行的。这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国，子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .，JAUCH Quartz America,inc .和所有现有的业务关系。欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振
JAUCH晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

Jauch晶振,贴片晶振,JXS21晶振,进口谐振器,贴片表晶2016mm系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
石英晶振高精度晶片的抛光技术：石英贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

Jauch晶振规格	单位	JXS21晶振	石英晶振基本条件
标准频率	f_nom	16~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
激励功率	DL	100μW Max.	推荐:10μW
频率公差	f_— l	±10 ,±20 ,±30 × 10-6	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

我们可以改善的金属面晶振频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的晶振试用。 Jauch晶振,贴片晶振,JXS21晶振,进口谐振器
试用进口SMD晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

无源晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下：欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加金属面四脚晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。Jauch晶振,贴片晶振,JXS21晶振,进口谐振器

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在2016晶体谐振器基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于2016石英晶体谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过2016贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

欧洲进口无源谐振器,2016轻薄型SMD晶振,JXS21晶振
