加高晶振,贴片晶振,HSX321SK晶振,无源石英晶振

频率：10~48MHZ

尺寸：3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

加高石英晶振历经近40年的经营，在追求技术及销售之余，我们更竭力于环境的保护，投入绿色化产品及材料的开发，秉持『取之于社会，用之于社会』的理念，推动环保，节能及社会回馈等生活概念，期盼带动我们企业的同仁，供应商伙伴及客户群参与并发起社会活动，共同创造美好，健康的未来。车载安防3225晶振,耐热高稳定贴片晶振,HSX321SK晶振
加高电子（H.ELE。）是频率元件的专业制造商，目前所提供之石英晶体（水晶），晶体振荡器（振荡器）之生产及销售规模居全台领先地位。成立于1976年年，借由与日本DAISHINKU（KDS）株式会社的合作，引进日本精密制程，产品设计技术及讲究的品质管理工法，进而累积扎实的研发能力。我们拥有广泛的产品规格及客制化服务，应用范围涵盖日常消费产品（如：网路与通讯产品，智慧家庭和个人电脑），高阶工业产品和车用电子。我们确实遵循RoHS（欧盟电子电机产品有害物质禁止用指令），SONY技术标准文件（SS-00259）及其他法规与客户要求，推动环境教育活动，持续强化全员及供应商的环保观念及认知重视无有害物质的产品及生产过程，致力推动设计绿色产品。 JLX-1

加高晶振,贴片晶振,HSX321SK晶振,无源石英晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分,低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
石英贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。车载安防3225晶振,耐热高稳定贴片晶振,HSX321SK晶振
JLX-2

加高晶振	单位	HSX321SK晶振	石英晶振基本条件
标准频率	f_nom	10MHZ~48MHZ	标准频率
储存温度	T_stg	-40°C ~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±50× 10-6 (标准), (±10× 10-6~±50× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30× 10-6 /±50× 10-6 /-40°C ~+105°C	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF,12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C ~+60°C, DL = 100μW
频率老化	f_age	±20× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

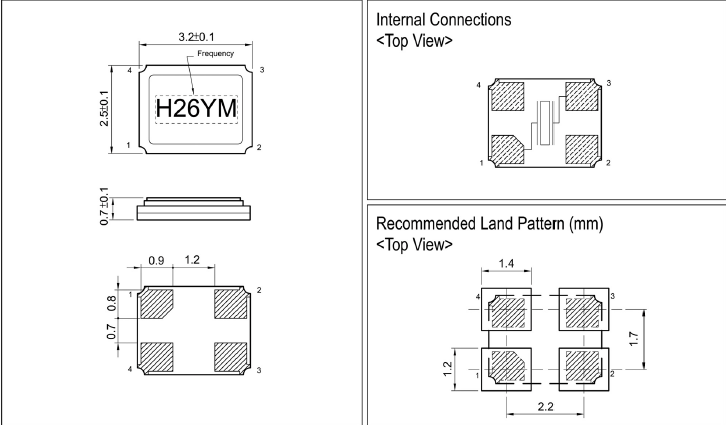

HSX321SK 3225

JLX-4

RB-4

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。加高晶振,贴片晶振,HSX321SK晶振,无源石英晶振
(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。车载安防3225晶振,耐热高稳定贴片晶振,HSX321SK晶振
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。 JLX-5

RB-5

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在贴片石英晶体谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。加高晶振,贴片晶振,HSX321SK晶振,无源石英晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量台产3225晶振振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

cptj11

1.振荡电路:3.2x2.5石英晶振是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用3225贴片晶振的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
