频率：10~50MHZ

尺寸：3.2*2.5*0.75mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

加高电子本着顾客满意与品质领先的使命感，为提供客户稳定的加高石英晶振产品品质，本公司均依照TS16949 / ISO9001的国际品质认证要求，执行并建构品质保证系统，实行严格的品质控制制度，加高电子品质管理系统的推动执行，是由品质政策展开，合理化推动品质管理，落实品质系统有效实施，相继于2000年取得ISO9001认证，2006年经BVQi验证取得ISO / TS16949品质系统之标准。陶瓷面石英无源晶振,,3.2*2.5四脚贴片晶振,HSX321G晶振
在服务上，我们致力于建立深厚的顾客信赖关系及满意度的提升。为达到全面服务客户的需求，制造质量与价格优势，我们在台湾，大陆及泰国皆拥有生产工厂，并且提供多元化的进口石英晶振网路服务，配置多国语言能力之销售团队，使我们能够与国际客户群进行有效的沟通，取得客户的支持及认可，国内外客户皆可透过各地的销售办事处和经销商，取得完整即时的需求回应及服务。公司治理:遵守法律及商业道德规范，建立完善企业制度以维持良好的公司治理。持续不断积极改善提升竞争力，创造股东权益。 JLX-1

加高晶振,贴片晶振,HSX321G晶振,进口贴片晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分,低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准。
客户特殊要求3225mm贴片晶振参数设置测试。（C0、C1、DLD、TS）高频连续脉冲焊接技术：是通过在基座与上盖之间高频率连续低功率脉冲焊接放电，使基座与上盖焊接部位熔接在一起，目前通过长期试验，已总结一套工艺参数，输入PLC进行焊接控制，利用此技术密封的石英晶振气密性高，金属溅射污染少，频率变化小，一般在±2ppm以内。此技术为研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。陶瓷面石英无源晶振,,3.2*2.5四脚贴片晶振,HSX321G晶振 JLX-2

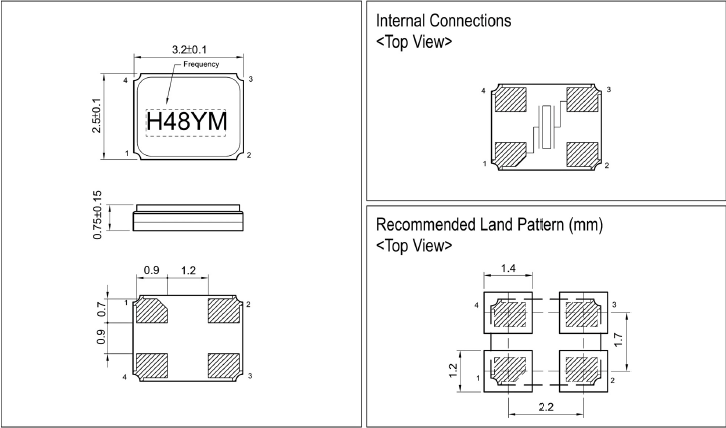

加高晶振	单位	HSX321G晶振	石英晶振基本条件
标准频率	f_nom	10MHZ~50MHZ	标准频率
储存温度	T_stg	-40°C ~+125°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	10~100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50× 10-6 (标准), (±10× 10-6 ~±50× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30× 10-6 /±50× 10-6 /-40°C ~+105°C	超出标准的规格请联系我们.
负载电容	CL	8pF、10pF、12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C ~+60°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

HSX321G 3225 JLX-4

RB-4

晶振在产品应用中频率偏差超过要求怎么办呢？我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的晶振试用。试用石英晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：加高晶振,贴片晶振,HSX321G晶振,进口贴片晶振

20180531154630

晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。基频模式与三次泛音模式应用程序如下：一。的基频模式B应用。三次泛音模式的应用程序 20180531154739

下表显示升的匹配值，C由各种频率三次泛音模式石英晶振谐振器频率输出是目标频率的三倍,这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。陶瓷面石英无源晶振,,3.2*2.5四脚贴片晶振,HSX321G晶振

20180531154800 JLX-5

RB-5

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加3225贴片晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。加高晶振,贴片晶振,HSX321G晶振,进口贴片晶振

sjzrhl_2

测试条件:电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量3225晶体谐振器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）

scbx_2

在振荡电路的设计中，必须认识到4脚陶瓷晶振个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。晶体谐振腔的形式模式，但泛音振荡或基波。电路。除非有适当值的电阻器连接，否则振荡不会启动。

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在汽车电子专用晶振的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
