鸿星晶振,贴片晶振,HCX-7SB晶振,台湾进口晶体

频率：8.000MHz~100.000MHz

尺寸：7.0*5.0*1.1mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

晶振技术参数点击下载

Hosonic成立于1979年初，生产的电阻器和电容器，而转向注重水晶产品自第一液晶生产线在台湾设立1991。此后，公司扩大了其在中国大陆生产。现在，它拥有四个生产设施在中国大陆东、南、和九个销售和FAE位点和十个销售代表和经销商在世界各地。Hosonic现在是一个领先的专业晶体谐振器、晶体振荡器制造商在世界上，致力于直插和贴片振荡器的研发、生产和销售。鸿星晶振,贴片晶振,HCX-7SB晶振,台湾进口晶体

鸿星致力于提供客户最优异的质量、服务及价值，专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进。鸿星的核心精神：诚信负责、团队合作、专业创新、积极成长。HOSONIC以先进技术、优异质量、完善服务，成为石英晶振产业最具竞争优势的品牌。因此鸿星建立有机学习成长的平台，激励跨单位团队合作的活动，要为更好的环境与产品不断的改善。

鸿星晶振,贴片晶振,HCX-7SB晶振,台湾进口晶体.智能手机晶振,产品具有高的精度小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高的端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使贴片石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

鸿星晶振	单位	HCX-7SB晶振	石英晶振基本条件
标准频率	f_nom	8.000MHz~100.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C ~+60°C	标准温度
激励功率	DL	100~300μW Max.	推荐:100μW ～ 200μW
频率公差	f_— l	±10 ,±30 ,±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-10°C ~+60°C	超出标准的规格请联系我们.
负载电容	CL	10~20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C— +60°C, DL = 100μW
频率老化	f_age	±5×10-6/year Max.	+25°C,第一年

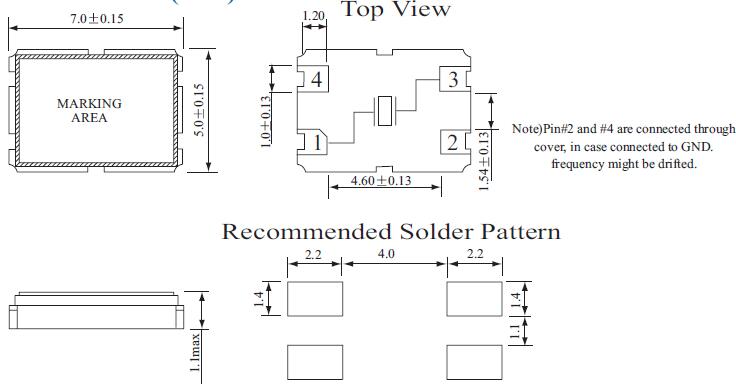

HCX-7SB 7050

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用石英晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。鸿星晶振,贴片晶振,HCX-7SB晶振,台湾进口晶体
操作
请勿用镊子或任何坚硬的工具，夹具直接接触晶振的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

驱动能力:驱动能力说明石英晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2_Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

sjzrhl_1

测试条件:(1) 电源电压;超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2) 其他: 输入电容低于 15 pF,5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他: CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。(请勿使用该探头的长接地线.)

scbx_2

振荡频率测量:必须尽可能地测量安装在石英水晶振荡器电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
