鸿星晶振,贴片晶振,HCX-5SB晶振,无源贴片谐振器

频率：8~80MHZ

尺寸：5.0*3.2*0.9mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振

鸿星晶振集团广泛用于通信行业的需求,包括为电信、无线和SATCOM以及WiMAX等新兴技术而设计的产品,包括用于电信的Stratum III和IIIE.此外,我们还为全球导航卫星系统(如GPS)提供高精度有源晶振,石英晶体振荡器,温补晶振等.所生产的高精密晶体谐振器、普通晶体振荡器（SPXO）、低噪音压控晶体振荡器（VCXO）、低振动温补晶体振荡器（TCXO）、高稳定恒温晶体振荡器（OCXO）广泛用于一些检测仪器,高端设备仪器,高精密设备等产品中.5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振
HOSONIC晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.鸿星晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振

鸿星晶振,贴片晶振,HCX-5SB晶振,无源贴片谐振器,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品.
石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振

5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振

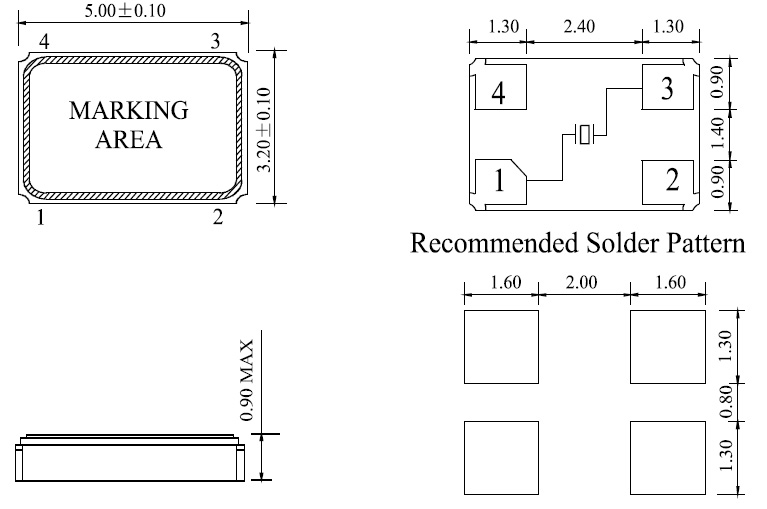

鸿星晶振	单位	HCX-5SB晶振	石英晶振基本条件
标准频率	f_nom	8~80MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20°C ~+85°C	标准温度
激励功率	DL	100~300μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10PPM,±30PPM,±50PPM	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-30°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	10PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C — +85°C, DL = 100μW
频率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

HCX-5SB5032m，HCX-6SB,HCX-7SB

5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振

耐焊性：将SMD晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片石英晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。鸿星晶振,贴片晶振,HCX-5SB晶振,无源贴片谐振器

（1）柱面式产品和DIP产品

20180607084006

(2)SMD石英晶体产品回流焊接条件图:用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。 20180607084025

5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振

1.时序表

scbx_1

2.测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。?5032石英晶体谐振器铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。(请勿使用该探头的长接地线.)鸿星晶振,贴片晶振,HCX-5SB晶振,无源贴片谐振器

scbx_2

振荡频率测量:必须尽可能地测量安装在电路上的进口石英晶振谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。5032高精度石英晶振,耐环境四脚贴片晶振,HCX-5SB晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的播放器5032晶振效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
