瑞康晶振,贴片晶振,H130BA晶振,进口石英晶振

频率：8~65MHZ

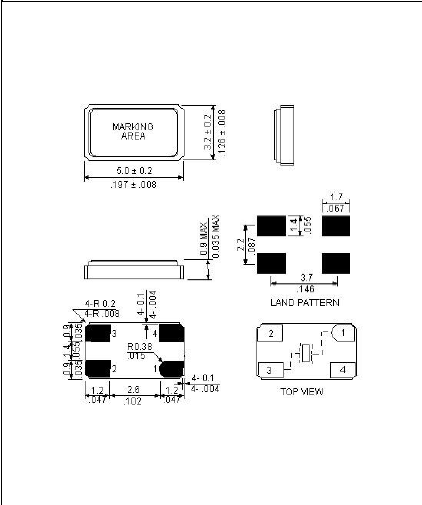

尺寸：5.0*3.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

瑞康成立于1967年，多年来一直是先进的石英晶体谐振器技术的先锋。自2006年起，瑞康已经转型成为全球最大的频率控制解决方案提供商之一，提供多元化的产品组合，包括电信，定位和空间与国防市场的技术先进产品。瑞康拥有六个制造工厂，包括三个合资工厂和八个研发中心。客户支持中心位于全球11个办事处。总部设在新西兰奥克兰。主要以石英晶体技术为基础，利用其独特和自然的压电性能，瑞康产品创造出非常精确的电信号。这些信号用于在最苛刻的通信应用中产生无线电波并同步时间。兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振
瑞康建立了世界一流的设计和制造平台，加上全球领先的客户组合。今天，瑞康为当代和后代的通信和定位技术提供了产品和解决方案。然而，没有改变的是瑞康的成功意愿，无论市场，地理位置还是竞争情景。瑞康不懈地与客户合作，在影响当今世界人们工作和娱乐方式的前沿技术和产品方面。 瑞康晶振与世界上最大的一些技术品牌合作，实现了下一代解决方案。瑞康开创创新，沉浸在不断变化的市场中，了解市场需求，使其能够开拓领先的规格并推动技术的发展。

瑞康晶振,贴片晶振,H130BA晶振,进口石英晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

瑞康晶振	单位	H130BA晶振	石英晶振基本条件
标准频率	f_nom	8~65MHZ	标准频率
储存温度	T_stg	-55°C ~+105°C	裸存
工作温度	T_use	-20°C ~ +125°C	标准温度
激励功率	DL	100~500μW Max.	推荐:100~500μW
频率公差	f_— l	±50× 10-6 (标准), (±10,±15,±20× 10-6 ~±25× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±5× 10-6/-55°C ～ +105°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

车载晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。瑞康晶振,贴片晶振,H130BA晶振,进口石英晶振
机械振动的影响:当无源SMD晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英SMD晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

振荡频率测量:必须尽可能地测量安装在汽车级贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。瑞康晶振,贴片晶振,H130BA晶振,进口石英晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过5032SMD晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

驱动能力:驱动能力说明5032mm体积晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

兆赫兹石英晶振,5.0*3.2mm无源谐振器,H130BA晶振

5032M金属四脚谐振器测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
