Raltron晶振,无源晶振,H120B晶振

频率：12.000MHz~50.000MHz

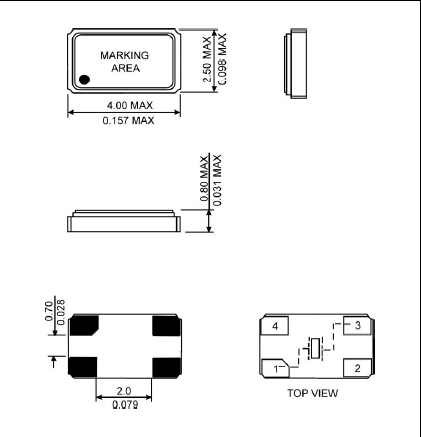

尺寸：4.0*2.5*0.8mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等.

订购热线：0755-27837162

Ral-1

Raltron通过提供追求快速增长的物联网和机器到机器市场完整的无源器件封装，包括晶体，TCXO，SAW滤波器，LTCC滤波器和巴伦以及相应IC解决方案规定的各种天线。为了满足快速增长的无线应用市场的需求，Raltron也将其定位作为一个完整的解决方案供应商，在其晶体和振荡器中添加SAW器件和LTCC滤波器发行。
拉隆晶振以最小化使用危险材料、能源和其它资源为目的进行公司无源晶振产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。

JLX-1

Raltron晶振,无源晶振,H120B晶振.4025mm贴片型四脚压电石英晶体产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
RALTRON被银时放置石英晶振晶片的治具。根据贴片晶振晶片的直径（长度、宽度）、厚度选用合适尺寸的Space，尺寸过大容易造成被银电极偏位，尺寸偏小容易造成石英晶振晶片破碎和被银后贴片晶振晶片不宜取出。4025mm贴片谐振器,12M金属壳封装四脚晶体,H120B晶振

JLX-2

RB-2

Raltron晶振	单位	H120B晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~50.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	100~500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准), (±10 × 10-6 ～ ±30 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

h120b 4025

JLX-4

RB-4

其他
＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。4025mm贴片谐振器,12M金属壳封装四脚晶体,H120B晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些进口晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。Raltron晶振,无源晶振,H120B晶振
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。
