希华晶振,石英晶体谐振器,GX-50322晶振

频率：8.000MHz~60.000MHz

尺寸：5.0*3.2*1.1mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

XH-1

希华晶体承诺所有的运作皆遵守本地国家的法律，并符合国际上所共同认知环保与社会责任的标准，成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司。建立完整的产品线，包含人工水晶、石英晶片、SAW WAFER，以及石英晶体、石英晶体振荡器、晶体滤波器、温补晶振及压控晶振产品等，以健全的供应炼系统，为客户提供全方位的服务。
公司产出事业废弃物先实施分类、暂存管理，依法委托合格业者清除、处理并上网申报。事业废弃物清理以回收、再利用之处理方式优先考量，无法回收再利用者以焚烧、掩埋方式处理。可回收再利用废弃物比例自2008年32%提升到2011年8月止53%，有效降低环境负荷。2003年通过ISO14001环境管理系统验证，秉持“污染预防、持续改善”之原则，公司石英晶体事业废弃物产出量逐年降低，可回收、再利用之废弃物比例逐年提高，各项排放检测数据符合政府法规要求。

JLX-1

XH-2

希华晶振,石英晶体谐振器,GX-50322晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
希华石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。台产陶瓷面二脚压电晶体,5032无源谐振器,GX-50322晶振

JLX-2

RB-2

希华晶振	单位	GX-50322晶振	石英晶振基本条件
标准频率	f_nom	8.000MHz~60.00MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-40°C ~+90°C	超出标准的规格请联系我们.
负载电容	CL	10pF~20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~ +90°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

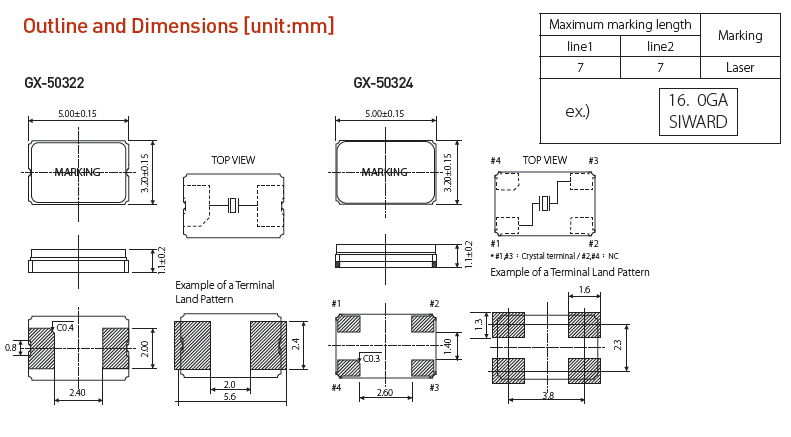

GX-50322 GX50324 5032

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触SMD晶振的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。台产陶瓷面二脚压电晶体,5032无源谐振器,GX-50322晶振
激励功率
在晶体单元上施加过多驱动力，会导致石英晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。希华晶振,石英晶体谐振器,GX-50322晶振
负载电容
振荡电路中负载电容的不同，可能导致无源晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。

JLX-5

RB-5

1、振荡电路
玻璃面二脚压电晶体是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。希华晶振,石英晶体谐振器,GX-50322晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
5032mm晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入GX-50322石英水晶振子的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。台产陶瓷面二脚压电晶体,5032无源谐振器,GX-50322晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
