VCXO压控晶振,GVXO-753F/SC-8.192MHz,高利奇晶振,GVXO-753F晶振,7050振荡器

频率：8.192MHz

尺寸：7.0 x 5.0 x 1.8 mm

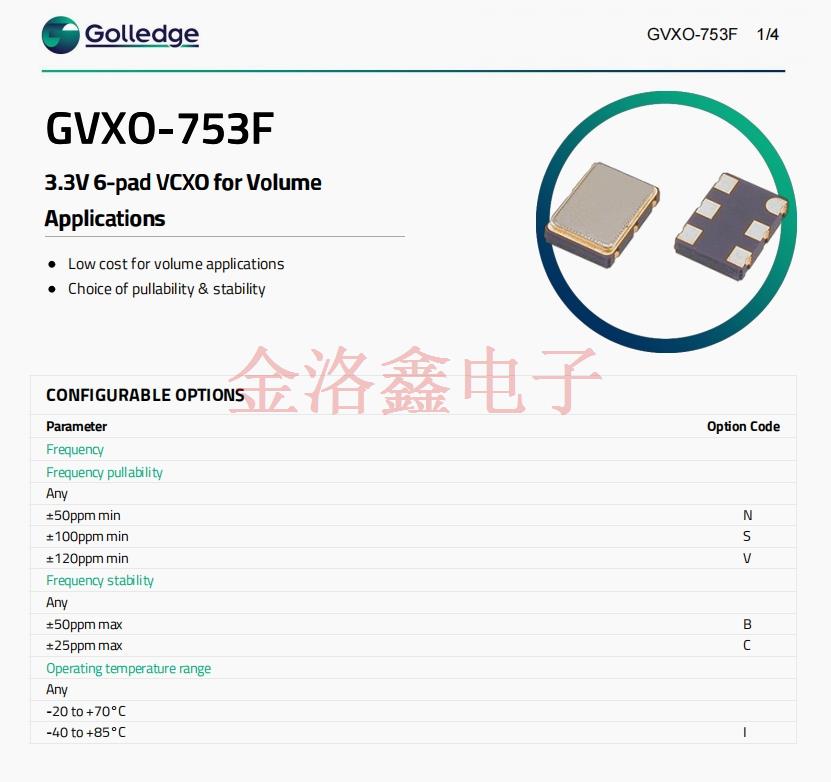

VCXO压控晶振,GVXO-753F/SC-8.192MHz,高利奇晶振,GVXO-753F晶振,7050振荡器 6 焊盘 GVXO-753F 为批量应用提供高性价比的 3.3V VCXO 解决方案，还具有内置的启用/禁用三态功能。GVXO-753F 还允许选择频率稳定性和拉力选项，并提供 -40 至 +85°C 的工业工作温度范围，使其成为一系列大批量应用的理想 VCXO 解决方案。

订购热线：0755-27837162

tp1

VCXO压控晶振,GVXO-753F/SC-8.192MHz,高利奇晶振,GVXO-753F晶振,7050振荡器

Golledge晶振是频率控制产品的领先供应商，产品包括全球电子行业的石英晶体、振荡器、TCXO晶振、VCXO、OCXO、RTC 模块、晶体滤波器、SAW 滤波器和 SAW 双工器。在电子设备的频率控制领域，高利奇的 GVXO - 753F/SC - 8.192MHz 压控晶振（VCXO）展现出卓越的性能。它采用 7050 封装，这种规格能较好地平衡尺寸与性能，便于在各类电路板上安装使用。
作为 VCXO 压控晶振，其最大特点是可通过电压对输出频率进行精确控制。精准的 8.192MHz 频率输出，能为电子设备提供稳定的时钟基准。并且，在电压调控下，频率可在一定范围内灵活调整，以满足不同应用场景的需求。
该石英晶体振荡器具备出色的频率稳定性和抗干扰能力。在复杂的电磁环境和多变的工作条件下，它能有效抵御外界干扰，减少频率波动，确保设备稳定运行。广泛应用于通信设备、测试仪器等领域，为这些设备的精确频率控制和稳定工作提供了有力保障。

tp2

tp22png VCXO压控晶振,GVXO-753F/SC-8.192MHz,高利奇晶振,GVXO-753F晶振,7050振荡器

频率范围	1.50 ~ 54.0兆赫
尺寸	7050贴片晶振

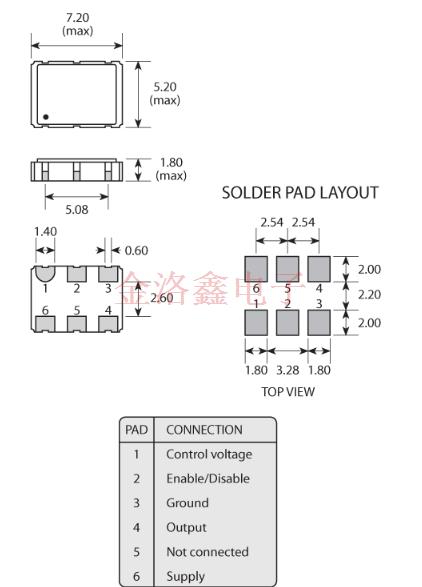

包	6 个焊盘，2.54mm 间距
电压控制	+1.65V ±1.50V，10% 线性度
储存温度范围	-40 至 +85°C
电源电压（VDD 系列)	+3.3V （±10%）
电源电流	最大 10mA （1.5 ~ 20.0MHz）
	最大 15mA （>20.0 ~ 30.0MHz）
	最大 20mA （>30.0 ~ 40.0MHz）
	最大 25mA （>40.0MHz）
驾驶能力	15pF CMOS
逻辑电平	“0”电平 = 10%VDD 系列最大
逻辑电平	“1”电平 = 90%VDD 系列分钟
波形对称性	最大 45：55
上升/下降时间（10%~90%VDD 系列)	最大 10ns （1.5 ~ 10.0MHz）
上升/下降时间（10%~90%VDD 系列)	最大 6ns （>10.0MHz）
启用/禁用功能	三态（通过焊盘 2 控制）
相位噪声（typ）	-130dBc/Hz（典型值）@ 1kHz
净质量	150 毫克

tp3

tp33 VCXO压控晶振,GVXO-753F/SC-8.192MHz,高利奇晶振,GVXO-753F晶振,7050振荡器

VCXO压控晶振,GVXO-753F/SC-8.192MHz,高利奇晶振,GVXO-753F晶振,7050振荡器

所有石英晶振产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致石英晶振产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
