Golledge晶振,贴片晶振,GSX-328晶振,小体积石英晶振

频率：16~315MHZ

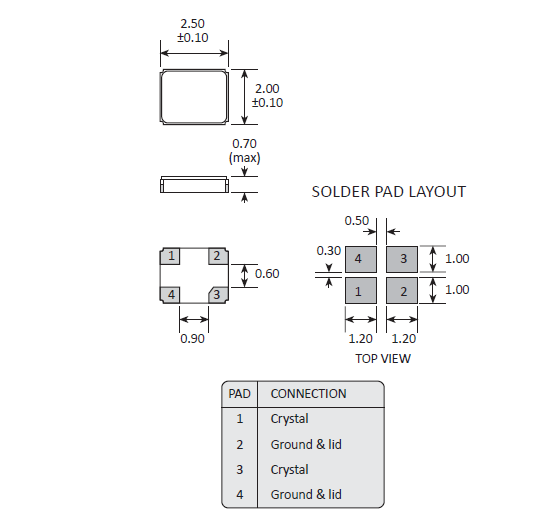

尺寸：2.5*2.0*0.7mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集，Golledge晶振向全世界50多个国家的出口，占收入的60%以上。自从我们在1990年成立以来，golledge电子取得了前所未有的成功。经过多年的不断增长，我们现在是英国最主要的频率控制产品供应商。这种增长是通过保持我们的专注于我们的客户的要求，并通过努力始终满足和超越他们实现的。金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振
golledge商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作，从最初的设计到全面生产。晶振电子技术和技术相关产业正在迅速发展。随着技术进步和商业世界的发展，golledge拥有支持我们客户需求的资源和灵活性。golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。我们的注册到iso - 9001 :2015强调了对质量的全面承诺，同时我们的产品的完整性由我们的专门的内部测试和测量实验室确保。

金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振

Golledge晶振,贴片晶振,GSX-328晶振,小体积石英晶振,2520mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振

金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振

Golledge晶振	单位	GSX-328晶振	石英晶振基本条件
标准频率	f_nom	16~315MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-20°C ～ +85°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10~100μW
频率公差	f_— l	±10±20,±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10±20,±30,±50× 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	8,9,12,16,20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振

所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。Golledge晶振,贴片晶振,GSX-328晶振,小体积石英晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英SMD晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振

1.振荡电路:晶体谐振器是无源元件，因此受到2520mm贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Golledge晶振,贴片晶振,GSX-328晶振,小体积石英晶振
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在2520贴片晶振振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

金属外壳SMD晶振,2520小尺寸谐振器,GSX-328晶振

振荡频率测量:必须尽可能地测量安装在2520mm晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过进口石英晶体谐振器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
